Milyen elemekből készül az acél: A közvetlen válasz
Az acél alapvetően ötvözete vas és szén A szén általában a teljes tömeg 0,02-2,14%-át teszi ki. A legtöbb kereskedelemben kapható acél ezen két magelemen kívül mangánt, szilíciumot, foszfort és ként is tartalmaz változó mennyiségben, valamint szándékosan hozzáadott ötvözőelemeket, mint például króm, nikkel, molibdén, vanádium, réz, bór, titán és nióbium. A sima szénacélban a vas az anyag 98-99,5%-át teszi ki, míg az ötvözetminőségekben acél kovácsolás és nehézgép-alkatrészek esetében a vastartalom 70%-ra vagy alacsonyabbra csökkenhet, ha a krómot, nikkelt és más elemeket nagyobb százalékban keverik bele. Az elemek pontos kombinációja határozza meg, hogy az acélból lágy szerkezeti lemez, edzett szerszámacél, korrózióálló rozsdamentes acél vagy kovácsolt ötvözet lesz-e, amelyet úgy terveztek, hogy túlélje a szélsőséges mechanikai igénybevételt.
Ennek az elemi összetételnek a megértése azért fontos, mert minden további elem megváltoztatja az acél viselkedését az olvasztás, hengerlés és kovácsolás során. A kovácsolt karimákat, tengelyeket vagy fogaskerekeket beszerző vásárlónak nemcsak a minőség nevét, hanem az egyes elemek tényleges százalékos tartományát is tudnia kell, mivel ezek a számok határozzák meg a keménységet, a rugalmasságot, a hegeszthetőséget, a megmunkálhatóságot és a hosszú távú kopásállóságot. A gyakorlatban nincs két acélhőmérséklet, amely kémiailag az utolsó tizedesjegyig azonos lenne, ezért a malmok minden, a kemencéből kilépő tételről hőspecifikus összetételrekordot adnak ki.
Az útmutató további része az egyes elemeket külön-külön végigjárja, elmagyarázza, hogyan lépnek kapcsolatba ezek az elemek, miután az acélt hevítik és kovácsolással alakítják, és egy részletes referenciatáblázattal és gyakran ismételt kérdésekkel zárul, amelyek lefedik azokat a leggyakoribb pontokat, amelyekbe a vásárlók és a mérnökök a kémiai összetételi lap olvasása során ütköznek.
Vas és szén: A két alapelem
A vas az a nem nemesfém, amely az acél tömegét adja, de a tiszta vas önmagában viszonylag puha, és hiányzik a szerkezeti vagy mechanikai használathoz szükséges szilárdság. A szén hozzáadásával a vas acéllá alakul azáltal, hogy a szénatomokat a vas kristályrácsába zárja, ez a folyamat korlátozza a fémen belüli diszlokációk mozgását, és drámai módon növeli a keménységet és a szakítószilárdságot. Ez a kapcsolat nem lineáris a teljes tartományban. Az alacsony széntartalmú acél, amelyet néha lágyacélnak is neveznek, nagyjából 0,05% és 0,25% között tartja a szenet, és elég puha marad ahhoz, hogy könnyen hajlítható, hegeszthető és megmunkálható. A közepes széntartalmú acél 0,25% és 0,60% közötti széntartalmú, és egyensúlyt teremt a szilárdság és a megmunkálhatóság között, ezért az 1045-ös és 4140-es osztályok gyakori választások a kovácsolt autóipari és ipari alkatrészekhez. A magas széntartalmú acél 0,60%-tól 1,50%-ig terjed, és nagyra értékelik a vágóélek és a kopófelületek kialakításában, bár észrevehetően nehezebb lesz hegeszteni vagy hajlítani repedés nélkül.
Maga a vas a hőmérséklettől függően egynél több kristályformában létezik, és ez a viselkedés az oka annak, hogy a szén ilyen túlméretezett hatással van az acélra. Körülbelül 912 °C alatt a vas testközpontú, ferritnek nevezett köbös elrendezést tartalmaz, amely a szén százalékának csak egy apró töredékét képes feloldani. Körülbelül 912 °C és 1394 °C között a vas az ausztenitnek nevezett, felületközpontú köbös elrendezésbe tolódik el, amely sokkal több szenet képes feloldani, maximum 2,14%-ig. Ez az oldhatósági különbség az, ami egyáltalán lehetővé teszi a hőkezelés működését: az acélt az ausztenit tartományba hevítve egyenletesen oldja a szenet az egész szerkezetben, majd a gyors hűtés megfogja a szenet egy feszült, túltelített elrendezésben, az úgynevezett martenzitben, amely rendkívül kemény, de törékeny, hacsak utána nem temperálják.
Miért nem lehet egyszerűen maximalizálni a szén-dioxid-tartalmat?
A széntartalom növelése növeli a folyáshatárt és a keménységet, de ennek közvetlen ára van a hajlékonyságra, az ütésállóságra és a hegeszthetőségre. Amint a széntartalom eléri a körülbelül 0,23%-ot, a hegesztési kötések hajlamosak lesznek repedésre, kivéve, ha előmelegítést és szabályozott hűtést alkalmaznak. Ez az egyik oka annak, hogy a hegesztésre szánt szerkezeti acélok széntartalmát 0,25% alatt tartják, míg a nem hegesztett, hőkezelt alkatrészeket előállító acélkovácsolási műveletek magasabbra tolhatják a szenet, hogy az oltás és temperálás után kiváló keménységet érjenek el. A mérnökök folyamatosan hivatkoznak erre a kompromisszumra a minőség kiválasztásakor, mivel egy olyan alkatrész, amely szilárdságot és a hirtelen ütést törés nélkül elnyelő képességet igényel, mint például a kovácsolt főtengely vagy szerkezeti csap, általában a közepes széntartalmú tartományba esik, nem pedig szélsőségesen.
A széntartalom mérése és ellenőrzése
A modern acélgyártók optikai emissziós spektrometriával ellenőrzik a széntartalmat, ahol egy kis szikrát ütnek a csiszolt mintán, és a kibocsátott fényt elemzik, hogy másodperceken belül azonosítsák és számszerűsítsék az összes jelenlévő elemet. Az égéselemzést a szén és a kén másodlagos ellenőrzésére használják, kis mintát égetnek el szabályozott oxigén atmoszférában, és mérik a keletkező szén-dioxidot. Mindkét módszer szinte teljesen felváltotta a régebbi nedves kémiai titrálási technikákat, mivel gyorsabbak és megismételhetőek nagy gyártási mennyiségeken keresztül, ami rendkívül fontos a kovácsolási műveleteknél, amelyeknél állandó kémiai hőre van szükség.
| Acél osztályozás | Széntartalom tartomány | Tipikus alkalmazás |
|---|---|---|
| Alacsony szén-dioxid-kibocsátás (enyhe) | 0,05% - 0,25% | Autókarosszéria panelek, szerkezeti gerendák |
| Közepes szén | 0,25% - 0,60% | Kovácsolt tengelyek, fogaskerekek, főtengelyek |
| Magas szén-dioxid-kibocsátás (szerszám) | 0,60% - 1,50% | Vágószerszámok, matricák, pengék |
| Ultra-magas széntartalmú | 1,25% - 2,00% | Speciális kopó alkatrészek, huzal |
| Öntöttvas küszöb | 2,14% felett | Már nem minősül acélnak |
Nyom- és maradékelemek, amelyek még mindig számítanak
Nem minden acélelemet adnak hozzá szándékosan. A foszfor és a kén az olvasztáshoz használt nyers érc és törmelék maradék melléktermékeként kerül be a keverékbe, és a malmok azon dolgoznak, hogy mindkettőt szigorú határértékek alatt tartsák, mivel rontják a mechanikai teljesítményt.
Foszfor
Foszfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Kén
Kén causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxigén, nitrogén és hidrogén
Az olvasztás során felszívódó nyomgázok szintén befolyásolhatják az acél minőségét. Az oxigén nem fémes zárványokat képez, amelyek gyengítik a mátrixot, a nitrogén idővel az öregedés ridegségét okozhatja, a hidrogén pedig arról híres, hogy késleltetett repedést okoz vastag kovácsolt szakaszokon, ha nem távolítják el vákuumos gáztalanítással az acél öntése és kovácsolása előtt. A modern elektromos ívkemencék és üstök finomítási gyakorlatai sokkal precízebbé tették ezeknek a nyomgázoknak az ellenőrzését, mint az elmúlt évtizedekben, ami részben annak is köszönhető, hogy a ma gyártott kovácsolt acél alkatrészek konzisztensebb mechanikai tulajdonságokkal rendelkeznek, mint az egy generációval ezelőtt készült hasonló alkatrészek.
Egyéb maradék elemek
Az acélhulladék-alapú acélgyártás, amely ma a globális termelés nagy részét adja, kis mennyiségű ónt, arzént és antimont vezethet be a vegyes hulladékforrásokból. Ezeket az elemeket nem szándékosan adják hozzá, és jellemzően egyenként 0,05% alatt maradnak, de kombinálva hozzájárulhatnak az edzett ridegséghez olyan nehéz kovácsolt szakaszokon, amelyek lassú lehűlésen esnek át egy meghatározott közbenső hőmérsékleti tartományon keresztül. A kritikus kovácsolást szállító gyártók ezeknek a csavargó elemeknek az összességét figyelik, ahelyett, hogy mindegyiket külön kezelnék.
Hogyan alakítják az elemek az acél belső mikrostruktúráját
Az egyes elemek százalékos aránya önmagában kevésbé számít, mint az, hogy hogyan befolyásolják az acél lehűlésekor kialakuló mikroszkopikus kristályszerkezetet. A kovácsolt acél teljesítményéről szóló vitában négy szerkezet ismétlődően felmerül.
Ferrit
Ferrit is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Pearlit
Pearlit is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
martenzit
martenzit forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainite
A bainit a perlitet és a martenzitet előállító hűtési sebességgel képződik, és az erő és a szívósság vonzó kombinációját kínálja a martenzit által megkövetelt temperálási lépés nélkül. Az ötvözőelemek, például a mangán, a króm és a molibdén kiszélesítik a hűtési sebesség ablakát, amelyben a bainit képződik, így a kovácsoló mérnökök nagyobb rugalmasságot biztosítanak a vastag szakaszokon, ahol a mag lassabban hűl le, mint a felület.
Az útmutatóban korábban tárgyalt minden ötvözőelem végül elnyeri a helyét az acélspecifikációban, mivel eltolja a határokat e négy szerkezet között, vagy lelassítja a perlit elkerüléséhez szükséges hűtési sebességet, az ausztenit alacsonyabb hőmérsékleten stabilizálja, vagy úgy rögzíti a szemcsehatárokat, hogy bármelyik szerkezeti forma finom és egyenletes maradjon, nem pedig durva.
Acélgyártás és finomítás: az elemek tartalmának ellenőrzése
Az elemek százalékos arányát nem egyszerűen összekeverik, mint egy receptet. Ezek olyan finomítási lépések sorozatának a végeredményei, amelyek mindegyike ellenőrzött sorrendben távolít el vagy ad hozzá meghatározott elemeket.
- A nyersanyag-feltöltés vagy a nagyolvasztóban redukált vasérccsel kezdődik, hogy folyékony nyersvasat állítsanak elő, vagy újrahasznosított acélhulladékot, amelyet elektromos ívkemencében olvasztnak meg, és az útvonalak közötti választást nagymértékben a regionális energiaköltségek és a hulladék rendelkezésre állása határozza meg.
- A bázikus oxigénkemencében vagy elektromos ívkemencében végzett elsődleges finomítás az olvadékon keresztül fújja át az oxigént, hogy eltávolítsa a fölösleges szenet, szilíciumot és foszfort a nyersvasból, és a kompozíciót egy durva cél felé viszi le, mielőtt a finomabb beállítások megkezdődnének.
- Az üstkohászat következik, ahol az olvadékot egy külön edénybe helyezik át, és precíz mangánt, krómot, nikkelt, molibdént és egyéb ötvözőelemeket adnak hozzá, hogy a kívánt minőségnek megfelelő kémiát pontosan eltalálják.
- A vákuumos gáztalanítás eltávolítja az oldott hidrogént, nitrogént és a maradék oxigént, ami különösen kritikus a nagy kovácsolt profilokhoz szánt acélok esetében, ahol a beszorult gáz belső hámlást vagy repedést okozhat, miután az alkatrész lehűl.
- A folyamatos öntés a finomított olvadékot tuskákká, tömbökké vagy táblákká szilárdítja, és ebből a szakaszból származó minta lesz a hivatalos hőelemzés, amely az anyaggal együtt halad a hengerlésen keresztül, és végül a kovácsműhelybe kerül.
Ezen fokozatok mindegyike kifejezetten egy keskeny sávon belüli elemtartalom szabályozására szolgál, és az egyik szakaszban végrehajtott parancsikon később olyan következetlenségként jelenik meg, amelyet a kovácsolóprés azonnal feltár a felületi repedés vagy egyenetlen szemcseáramlás formájában.
Hogyan viselkedik az elemtartalom az acélkovácsolási folyamat során

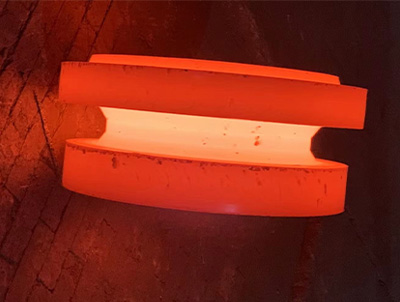

Az acélkovácsolás nyomóerővel alakítja át a fűtött tuskót, és a tuskó elemi összetétele közvetlenül szabályozza, hogyan reagál a kalapács vagy prés alatt. Ennek a sorrendnek a megértése segít megmagyarázni, hogy a kovácsolási specifikációk miért hivatkoznak a pontos kémiára, nem pedig pusztán egy osztálynévre.
- A tuskót az ausztenites hőmérsékleti tartományba hevítik fel, jellemzően 1100°C és 1250°C között közepes széntartalmú és alacsony ötvözetminőségeknél, ahol a vas-szén szerkezet eléggé puhává válik ahhoz, hogy repedés nélkül deformálódjon.
- A szén- és ötvözőelemek, például a króm és a molibdén megnövelik azt a hőmérsékletet, amelynél az anyag lágyulni kezd, ezért a magasabb ötvözetű kovácsolt tuskókhoz szigorúbb kemenceszabályozásra van szükség, hogy elkerülhető legyen az alulmelegedés, ami a repedést, vagy a túlmelegedést, ami durvítja a szemcseszerkezetet.
- A deformáció során az olyan elemek, mint a vanádium és a nióbium tüske szemcsehatárok a helyükön vannak, így a kristályszerkezet finom marad a fém összenyomásakor és újraformálásakor is, ami közvetlenül javítja a kész kovácsolás szilárdságát és kifáradási élettartamát.
- Kovácsolás után az alkatrészt lehűtik és gyakran hőkezelik. A molibdén- és krómtartalom határozza meg, hogy a darab milyen mélyen edzhető ki az edzés során, míg a mangántartalom befolyásolja, hogy az acél hogyan reagál a későbbi megeresztésre.
- Kén and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Ez az oka annak, hogy a kovácsoló beszállítók általában a teljes kémiai összetételi adatlapot adják meg a mechanikai tulajdonságok adatai mellett, ahelyett, hogy kizárólag a minőségjelölésre hagyatkoznának. Két, azonos minőségű címkével ellátott tétel még mindig eltérően viselkedhet a sajtóban, ha mangán-kén aránya vagy nyomelemtartalma csak kismértékben változik.
Gabonaáramlás és elemeloszlás
A kovácsolás egyedülálló előnye a rúdanyagból történő öntéssel vagy megmunkálással szemben, hogy a nyomó alakváltozás a belső szemcseszerkezetet a kész alkatrész alakja mentén igazítja, nem pedig átvágja. Az ötvözőelemek, amelyek finomítják a szemcseméretet, különösen a vanádium, titán és nióbium, felerősítik ezt az előnyt, mivel a finomabb kiindulási szemcseméret folytonosabb, nagyobb integritású áramlási vonalat eredményez, miután az alkatrészt teljesen megkovácsolták, ami a fő oka annak, hogy a kovácsolt alkatrészek folyamatosan felülmúlják az öntött vagy megmunkált egyenértékűeket a fáradás szempontjából kritikus alkalmazásokban, mint például a hajtókarok, hajtókarok és hajtókarok.
Hőmérséklet-szabályozás a különböző ötvözetcsaládokban
Az egyszerű szénacél tuskó viszonylag széles kovácsolási hőmérsékleti ablakot tolerál, de a króm-, molibdén- és nikkeltartalom növekedésével ez az ablak jelentősen szűkül. Az erősen ötvözött szerszámacél és rozsdamentes acél tuskóknak gyakran egy 50°C-os szűk sávon belül kell maradniuk, hogy elkerüljék a tökéletlen deformációt az alsó végén, vagy a túlzott szemcsenövekedést és az alacsony olvadáspontú zárványok esetleges kezdődő olvadását a felső végén. Ez az egyik oka annak, hogy a rozsdamentes vagy magas ötvözetű munkákra szakosodott kovácsműhelyek szigorúbb kemenceműszereket és gyakoribb hőmérséklet-ellenőrzéseket tartanak fenn, mint a tisztán sima szénacélra összpontosító műhelyek.
Elemek összetétele a közönséges acélminőségek között
Az acélminőség elnevezési rendszerek, különösen az AISI és SAE négyjegyű kódok, közvetlenül az elemtartalom köré épülnek. A fokozatszám helyes leolvasása felfedi az acél nagy részét anélkül, hogy teljes laboratóriumi jelentésre lenne szüksége. A szabványos négyjegyű rendszerben az első két számjegy az elsődleges ötvözőelemet vagy -családot jelöli, míg az utolsó két számjegy százszázalékban közelíti meg a széntartalmat, tehát a 4140-hez hasonló minőség nagyjából 0,40% széntartalmú króm-molibdén ötvözetcsaládot jelez.
| évfolyam | szén | Kulcs ötvöző elemek | Közös használat |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Általános tengely, alacsony feszültségű alkatrészek |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Kovácsolt fogaskerekek, tengelyek |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Kovácsolt csövek, szerelvények, repülőgép-alkatrészek |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Kovácsolt tengelyek, szerszámok, szerelvények |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Erősen igénybe vett, fáradással terhelt részek |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Karburizált kovácsolt fogaskerekek, csapok |
| 304 Rozsdamentes | 0,08% max | Cr 18% - 20%, Ni 8% - 10,5% | Korrózióálló szerelvények, edények |
| 316 Rozsdamentes | 0,08% max | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Tengeri és vegyipari kovácsolás |
| H13 szerszámacél | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Kovácsolt és megmunkált fröccsöntő szerszámok |
Figyelje meg, hogy a vastartalom soha nem szerepel közvetlenül ezekben a táblázatokban. Egyszerűen úgy értjük, mint a maradékot, ha a szén, a mangán, a króm, a nikkel és más elemek 100%-ból levonásra kerülnek, ezért a vasat néha egyensúlyelemnek nevezik a kémiai összetételű lapon.
Rozsdamentes acél család: Elemváltozatok magyarázata
A rozsdamentes acél nem egyetlen anyag, hanem ötvözetek családja, amelyek aszerint vannak csoportosítva, hogy az elemeik hogyan rendezik el az alapul szolgáló kristályszerkezetet. Ezeknek az alcsaládoknak a megértése tisztázza, hogy az elemek százalékos aránya miért tolódik el olyan nagymértékben a minőségek között, amelyek mindegyike ugyanazon általános rozsdamentes acél címke alá esik.
Ausztenites rozsdamentes acél
Az ausztenites minőségek, mint például a 304 és 316 magas nikkeltartalomra támaszkodnak, általában 8% vagy több, hogy az ausztenit szerkezete még szobahőmérsékleten is stabil maradjon, ahelyett, hogy lehűléskor ferritté alakulna át. Ez kiváló alakíthatóságot és szívósságot biztosít az ausztenites rozsdamentes acélnak, valamint az a további előnye, hogy nem mágneses, bár nem edzhető hőkezeléssel úgy, ahogy a szén- és gyengén ötvözött kovácsolt acélok.
Ferrites rozsdamentes acél
A ferrites minőségek alacsonyan tartják a nikkeltartalmat, vagy teljesen hiányoznak belőle, és csak krómra támaszkodnak, általában 10,5% és 18% között, hogy biztosítsák a korrózióállóságot. Mivel ezek a minőségek mágnesesek maradnak, és hőkezeléssel nem keményíthetők meg, inkább a költséghatékony korrózióállóság miatt választják őket kevésbé igényes szerkezeti alkalmazásokban, mint a nagy szilárdságú kovácsolt alkatrészekhez.
Martenzites rozsdamentes acél
A martenzites rozsdamentes minőségek mérsékelt, jellemzően 12-18%-os krómtartalmat kombinálnak elegendő szénnel ahhoz, hogy ugyanazt a kioltási és temperációs keményedési reakciót biztosítsák, mint a szén- és az alacsony ötvözött acéloknál. Emiatt a martenzites rozsdamentes az előnyben részesített család a kovácsolt rozsdamentes alkatrészekhez, amelyek korrózióállóságot és nagy keménységet igényelnek, mint például a szelepalkatrészek, evőeszközök és bizonyos szivattyútengelyek.
Duplex rozsdamentes acél
A duplex minőségek nagyjából egyenlő arányban egyensúlyozzák ki az ausztenitet és a ferritet a króm, a nikkel és a nitrogén együttes gondos szabályozásával, így olyan szerkezet jön létre, amely egyesíti a ferrites minőségek szilárdságát az ausztenites minőségek szívósságának és hegeszthetőségének nagy részével. Ez az egyensúly egyre gyakoribbá teszi a duplex rozsdamentes acélt a kovácsolt offshore és vegyi feldolgozási szerelvényekben, amelyek nagy mechanikai terhelésnek és agresszív korrozív környezetnek is szembesülnek.
Szerszámacél és nagy teljesítményű ötvözött elemek
A szerszámacél az ötvözetek összetettségének legtávolabbi végét képviseli, ahol több erős keményfém-képző elemet szándékosan kombinálnak annak érdekében, hogy a kopásállóságot és a hőállóságot jóval meghaladja a szabványos ötvözött acél által kínált értékek.
Hideg munkaszerszám-acél
A hidegen megmunkálási fokozatok, mint például a D2, magas krómtartalomra támaszkodnak, gyakran 11-13%, magas széntartalommal kombinálva, hogy bőséges keménykróm-karbidot képezzenek a mikroszerkezetben. Ezek a karbidok kivételes ellenállást biztosítanak az acélnak a kopásállósággal szemben olyan alkalmazásokban, mint a vágószerszámok és a nyírókések, bár a nagy keményfém térfogat törékennyé teheti az anyagot, mint az gyengén ötvözött szerszámacél.
Hot Work Tool Steel
Az olyan melegen megmunkált minőségek, mint a H13, krómot, molibdént és vanádiumot használnak, hogy ellenálljanak a meglágyulásnak a fröccsöntő- és kovácsolószerszámok magas hőmérsékletén. Mivel ezeket a szerszámokat többször felmelegítik és lehűtik, miközben forró fémet préselnek vagy öntenek rájuk, a hőfáradásnak való ellenállás ugyanolyan fontos, mint a nyers keménység, ezért a melegen megmunkált acél elemegyensúlya előnyben részesíti a tartós magas hőmérsékleti szilárdságot a maximális szobahőmérsékletű keménységgel szemben.
Nagy sebességű acél
A gyorsacél tovább növeli az ötvözet tartalmát, a volfrámot vagy a molibdént vanádiummal és néha kobalttal kombinálva éles vágóélt tart fenn, még akkor is, ha a súrlódás növeli a szerszám hőmérsékletét a nagy sebességű megmunkálás során. A név azt az eredeti előnyt tükrözi, amelyet ezek a minőségek kínáltak a régebbi sima szénacélhoz képest, amely elvesztette keménységét, és gyorsan eltompult, amikor a vágási sebesség és az ebből eredő hő nő.
Szén-egyenérték: az elemek egyesítése egy számba
Mivel nagyon sok elem egyszerre befolyásolja az edzhetőséget és a hegeszthetőséget, a kohászok egyetlen kombinált számot használnak, amelyet szén-egyenértéknek vagy CE-nek neveznek, hogy összefoglalják a teljes kémia összhatását egy értékben. A képlet széles körben használt változata szenet ad a mangán-, króm-, molibdén-, nikkel- és réztartalom frakcióihoz.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
A magasabb szén-egyenérték azt jelenti, hogy az acél jobban ellenáll a deformációnak és jobban kopik, de ez azt is jelenti, hogy az anyag érzékenyebb a hidrogén okozta repedésre a hegesztés során, és előmelegítést igényel a hegesztési kötések elkészítése előtt. A később nagyobb szerelvénybe hegesztendő kovácsolt alkatrészek, például nyomástartó edények fúvókái vagy szerkezeti csatlakozásai gyakran a maximális szén-egyenérték mennyezetre vonatkoznak, nem pedig a maximális szén-százalékra, mivel ez az egyetlen szám egyszerre rögzíti az összes elem együttes hatását.
Gyakorlati referenciapontként a sima alacsony széntartalmú acél általában 0,35 alatti szén-egyenértéket ad, ami minimális előmelegítéssel könnyen hegeszthető. A közepes széntartalmú, alacsony ötvözetű minőségek, mint például a 4140, általában 0,55 és 0,70 közé esnek, mérsékelt előmelegítést és szabályozott köztes hőmérsékletet igényelnek a hegesztés során. A szerszámacél és az erősen ötvözött kovácsolási minőségek 0,90 fölé emelhetik a szén-egyenértéket, ekkor általában teljesen elkerülik a hegesztést, és a kovácsolt alkatrész egyetlen darabként történő mechanikus összekapcsolása vagy cseréje javára.
Miért fontos a pontos elemszabályozás a kovácsolt acél alkatrészeknél?
A kovácsolási művelet óriási nyomóerőt fejt ki a felmelegített tuskóra, és az elemek eloszlásának minden inkonzisztenciája azonnal repedésként, szakadásként vagy egyenetlen szemcseáramlásként jelenik meg. A kovácsoláshoz tuskót szállító malmok általában szigorúbb mangán-, kén- és foszfortűréssel rendelkeznek, mint az egyszerű hengerelt lemezekhez acélt gyártó malmok, mivel a kovácsolási eljárás minden gyengeséget a maximális deformáció pontjára koncentrál. Az enyhén megemelkedett kéntartalmú tuskó, amely nem okoz látható problémát a hengerelt lapban, teljesen széteshet, ha egy kovácsoló kalapács alá ütik.
Ez az oka annak is, hogy a jó hírű kovácsoló beszállítók az acél minden egyes hőjét tesztelik, és minden tételnél megőrzik a kémiai összetételre vonatkozó nyilvántartást, ahelyett, hogy általános minőségi specifikációra hagyatkoznának. A kovácsolt karimákat, tengelykapcsolókat, szeleptesteket vagy hajtótengelyeket beszerző vásárlók számára előnyös, ha tényleges hőelemzést kérnek, mivel az a katalógusban nyomtatott névleges tartomány helyett minden elem valós százalékos arányát mutatja meg.
Az elemek konzisztenciája a kovácsolás utáni későbbi megmunkálást is befolyásolja. Az elválasztott mangán-szulfid-zárványokkal rendelkező kovácsolt alkatrész egyenetlenül megmunkálható, így egyenetlen felületkezelést és felgyorsult szerszámkopást eredményezhet ugyanazon alkatrész egyes részein. Azok a vásárlók, akik megmagyarázhatatlan eltéréseket látnak a megmunkálási teljesítményben az állítólag azonos kovácsolt alkatrészek között, gyakran az eredeti tuskón belüli inkonzisztens elemeloszlásra vezetik vissza, nem pedig magának a megmunkálási folyamatnak a hibájára.
Gyakran Ismételt Kérdések
Mi a legfontosabb elem az acélban a vason kívül?
A szén a legbefolyásosabb elem, mivel közvetlenül szabályozza a keménységet, a szilárdságot és a hajlékonyságot, mint bármely más adalék. Minden más elem a vas-szén kapcsolat tetejére van rétegezve egy adott tulajdonság finomhangolásához.
Létezhet-e egyáltalán az acél szén nélkül?
Nem a standard definíció szerint. A nagyon alacsony széntartalmú, néha 0,01% alatti széntartalmú ötvözet, mint például a martenzites acél, műszakilag acélnak minősül, mivel még mindig más mechanizmusokkal megerősített vasmátrixra támaszkodik, de a kereskedelmi acél túlnyomó többsége mérhető széntartalommal rendelkezik.
Miért tartalmaz a rozsdamentes acél annyi krómot?
A nagyjából 11% feletti krómtartalom vékony, folyamatosan öngyógyuló króm-oxid réteget képez az acél felületén. Ez a réteg megakadályozza, hogy az oxigén és a nedvesség elérje az alatta lévő vasat, ami biztosítja a rozsdamentes acél rozsdaállóságát a közönséges szénacélhoz képest.
A magasabb ötvözettartalom mindig erősebb acélt jelent?
Nem feltétlenül. Az ötvözőelemek ahelyett, hogy egyszerűen csak szilárdságot adnának, megváltoztatják az egyes tulajdonságokat. A nikkel például elsősorban a szívósságot és az alacsony hőmérsékleti teljesítményt javítja, nem pedig a nyers keménységet, míg a króm elsősorban a kopásállóságot és a korrózióállóságot javítja. A megfelelő kombináció teljes mértékben attól függ, hogy a kész alkatrészt hogyan fogják használni.
Miért adnak meg a kovácsolt alkatrészek pontos százalékos arányt az elemeknek, nem pedig csak osztályzat nevét?
Mivel a mangán-, kén- vagy foszfortartalom kismértékű eltolódása is az adott minőség megengedett tartományán belül megváltoztathatja a tuskó viselkedését nyomóerő hatására a kovácsolás során. A pontos hőkémia lehetővé teszi a mérnökök számára, hogy sokkal pontosabban előre jelezzék a szemcseáramlást, a repedésveszélyt és a kovácsolás utáni hőkezelési reakciót, mint a minőség önmagában.
Mi történik, ha az acél kéntartalma túl magas a kovácsolás előtt?
A kénfelesleg a vassal reagálva vas-szulfidot képez, amely sokkal alacsonyabb hőmérsékleten olvad meg, mint a környező acélmátrix. A forró kovácsolás során ezek az alacsony olvadáspontú zárványok a tuskó belső szétszakadását okozhatják, ezt a hibát forró rövidségnek nevezik, amelyet nagyrészt megelőznek, ha elegendő mangánt adnak hozzá a kén megkötéséhez.
Fel van tüntetve valaha a vastartalom egy acél adatlapon?
A vasat ritkán tüntetik fel konkrét százalékként, mert azt az összetétel egyenlegeként kezelik, miután minden más elemet figyelembe vettek. Egy tipikus szénacél specifikáció a szén-, a mangán-, a foszfor-, a kén- és a szilícium-maximumokat sorolja fel, a vas pedig egyszerűen a maradékot, általában a teljes tömeg 97-99%-át teszi ki.
Miért adnak hozzá egyes minőségek bórt, ha a króm és a molibdén már javítja a keményedést?
Bór is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Mi a különbség a melegen hengerelt és az azonos acélminőségből készült kovácsolt termék között?
Mindkettő ugyanabból a kémiai összetételből indul ki, de a kovácsolás koncentrált nyomóerőt fejt ki, amely a belső szemcseáramlást az alkatrész alakja mentén igazítja, és lezárja az öntésből visszamaradt belső porozitást. A melegen hengerelt rúdanyag egységesebb, kevésbé irányított szemcseszerkezetű. A kifáradás szempontjából kritikus alkatrészek esetében a kovácsolással elért egyenletes szemcseáramlás jellemzően jobb mechanikai teljesítményt biztosít annak ellenére, hogy az alapelem kémiai összetétele azonos.
Hogyan döntik el a mérnökök, hogy mely ötvözőelemeket adjanak meg egy új kovácsolt alkatrészhez?
A kiválasztás általában az alkatrész mechanikai követelményeiből indul ki, mint például a szükséges szakítószilárdság, ütésállóság az elvárt üzemi hőmérsékleten, valamint a korrózióval és kopással szembeni ellenállás, majd visszafelé haladva olyan minőségig, amelynek megállapított elemtartományairól ismert, hogy ezeket a tulajdonságokat megbízhatóan biztosítják. A költséget, a hegeszthetőséget és a megmunkálhatóságot a tiszta mechanikai teljesítmény mellett mérlegelik, mivel a legjobban ötvözött acél ritkán a legpraktikusabb vagy leggazdaságosabb választás egy adott alkalmazáshoz.
