Miből készül az acélötvözet? Összeállítási és kovácsolási útmutató

Közvetlen Válasz

Az acélötvözet alapvetően vasból és szénből készül, de ami a közönséges acélt nagy teljesítményű ötvözött acéllá alakítja, az egy vagy több ötvözőelem – például króm, nikkel, molibdén, mangán, vanádium vagy volfrám – szándékos hozzáadása, amelyek mindegyike specifikus mechanikai vagy kémiai tulajdonságokkal jár. Ötvözött Acél kovácsolás Ennek a dúsított anyagnak a nagy nyomóerők hatására történő alakításával előállított termék a fémmegmunkálás egyik legmegbízhatóbb szerkezeti formáját jelenti az ipari gyártásban.

Az acél alapösszetétele a vas (Fe), amely jellemzően szénnel (C) van kombinálva, től kezdve 0,05-2,0 tömeg%. . Ezután szabályozott százalékos arányban ötvözőelemeket vezetnek be a keménység, a szakítószilárdság, a korrózióállóság, a szívósság vagy a hőállóság módosítására az alkalmazástól függően. Ez a megfontolt kompozíciós tervezés választja el az ötvözött acélt a sima szénacéltól – és ez az, amitől származik Ötvözött Acél kovácsolás olyan nagyra becsülik az olyan igényes iparágakban, mint az olaj- és gázipar, a repülés, az autóipar és a nehézgépipar.

Az ötvözött acélt alkotó alapelemek

Ahhoz, hogy megértsük, miből készül az ötvözött acél, meg kell nézni az elemi építőelemeket. Minden elem egy célt szolgál – egyik sem kerül hozzáadásra kiszámított ok nélkül.

vas (Fe)

Az elsődleges nem nemesfém. A vas biztosítja a szerkezeti gerincet. A tiszta vas viszonylag puha és képlékeny, ezért mechanikai teljesítményének növelése érdekében szén- és egyéb ötvözőelemeket adnak hozzá. Jellemzően vas alkotja 97% vagy több a legtöbb ötvözött acélminőségben.

szén (C)

A legkritikusabb ötvözőelem. A széntartalom közvetlenül szabályozza a keménységet és a szakítószilárdságot. Az gyengén ötvözött acélok széntartalma a 0,15% és 0,50% között . A magasabb széntartalom növeli a keménységet, de csökkenti a hegeszthetőséget és a szívósságot, ami gondos egyensúlyt igényel a kovácsolási alkalmazásoknál.

Króm (Cr)

Hozzáadott mennyiségben től 0,5% és 18% között , a króm drámaian javítja a korrózióállóságot és a keménységet. 10,5% feletti szinteknél az acél rozsdamentessé válik. A magas hőmérsékletű alkalmazásokhoz készült ötvözött acél kovácsolásoknál a króm magas hőmérsékleten is stabilizálja a karbidokat, megakadályozva a hő hatására történő lágyulást.

Nikkel (Ni)

A nikkel javítja a szívósságot, különösen alacsony hőmérsékleten, és növeli a korrózióállóságot. Általában mennyiségben használják 1% és 5% között szerkezeti ötvözött acélokban. A krómmal kombinálva a nikkel a nyomástartó edények kovácsolásához és turbinaalkatrészeihez elérhető legütésállóbb ötvözött acélok némelyikét hozza létre.

Molibdén (Mo)

A nagy teljesítményű ötvözött acélok egyik legértékesebb adaléka, a molibdént általában 0,15% és 1,0% között . Jelentősen javítja az edzhetőséget, az edzett ridegséggel szembeni ellenállást és a magas hőmérsékleten való szilárdságot. Ötvözet Az olajfúrásban és petrolkémiai környezetben használt acélkovácsok szinte mindig tartalmaznak molibdént.

Mangán (Mn)

A mangán hozzájárul a dezoxidációhoz az acélgyártás során, és javítja az edzhetőséget és a szakítószilárdságot. A kén káros hatásait semlegesíti azáltal, hogy vas-szulfid helyett mangán-szulfidot képez. A szintek általában től kezdve mozognak 0,30% és 1,80% között szabványos ötvözött acélminőségekben.

Az ötvözött acél osztályozása: gyengén ötvözött vs. erősen ötvözött

Nem minden ötvözött acél egyenlő összetételben vagy teljesítményben. Az ipar két nagy kategóriába sorolja őket a jelenlévő ötvözőelemek százalékos aránya alapján. Ez a besorolás közvetlen hatással van a kovácsolási paraméterekre, a hőkezelési követelményekre és a végfelhasználási alkalmazásokra.

Az ötvözött acél osztályozása az összes ötvözőelem-tartalom és a jellemző alkalmazások szerint
Kategória	Ötvözet teljes tartalom	Közös ötvözőelemek	Tipikus alkalmazások
Gyengén ötvözött acél	Kevesebb, mint 8%	Kr, Mo, Ni, Mn, V	Nyomástartó edények, csővezetékek, szerkezeti kovácsolt anyagok, autóipari alkatrészek
Erősen ötvözött acél	8% vagy több	Kr, Ni, Mo, W, Co	Repülés, gázturbinák, vegyi feldolgozás, magas hőmérsékletű kovácsolás
Rozsdamentes acél (alkészlet)	10,5% feletti Cr minimum	Kr, Ni, Mo	Élelmiszer-feldolgozás, tengeri, orvosi, szelepes kovácsolás
Szerszámacél (részhalmaz)	Változó, magas C-ötvözetek	W, Mo, Cr, V	Vágószerszámok, matricák, formák, kovácsoló szerszámok

A kovácsolóiparban, gyengén ötvözött acélok teszik ki a világszerte gyártott ötvözött acél kovácsolások többségét , elsősorban azért, mert kiváló egyensúlyt biztosítanak a mechanikai tulajdonságok és a költséghatékonyság között. Az erősen ötvözött minőségek extrém üzemi körülményekre vannak fenntartva, ahol a teljesítménykövetelmények indokolják a megnövekedett anyagköltséget.

Hogyan készül az ötvözött acél: a nyers érctől a kész kompozícióig

Az ötvözött acél gyártása többlépcsős kohászati folyamat, amely minden lépésben pontos ellenőrzést igényel. Ennek a folyamatnak a megértése megmagyarázza, hogy az ötvözött acél kovácsolásoknál miért számít annyira az összetétel konzisztenciája – még a kis kémiai eltérések is jelentősen befolyásolhatják a kovácsolt alkatrész végső tulajdonságait.

Vasérc olvasztás és acél elsődleges gyártása

A folyamat egy nagyolvasztó kemencében kezdődik, ahol vasérc, koksz és mészkő keveredik a magasabb hőmérsékleten. 1500 °C . Így nyersvas keletkezik – a vas egy magas széntartalmú, nagy szennyeződésű formája. A nyersvasat ezután bázikus oxigénkemencében (BOF) vagy elektromos ívkemencében (EAF) finomítják a széntartalom csökkentése és a nem kívánt szennyeződések, például a kén és a foszfor eltávolítása érdekében, így nyersacélt állítanak elő.

Másodlagos kohászat és ötvözőelem hozzáadása

Az ötvözőelemeket a másodlagos kohászat során, gyakran üstkemencében adják hozzá. A ferroötvözetek (vas-króm, ferromolibdén, ferro-vanádium stb.) pontos mennyiségben kerülnek bevezetésre a cél kémia elérése érdekében. Vákuumos gáztalanítás alkalmazható a hidrogén- és oxigénszint minimalizálására – ez különösen kritikus az ötvözött acél kovácsolásoknál, amelyek nagy igénybevételnek vannak kitéve. Az egész üstöt többször megkeverik és mintát vesznek a kémiai homogenitás megerősítésére az öntés előtt.

Folyamatos öntés vagy tuskóöntés

A folyékony ötvözött acél a későbbi kovácsolási folyamattól függően tuskóvá, tömbökké, táblákká vagy tuskóvá szilárdul. Nagy ötvözött acél kovácsolt termékekhez - például gyűrűs kovácsolásokhoz, tengelyekhez vagy nyomástartó edénytestekhez - ingot öntés gyakran előnyben részesítik. A rúd súlya néhány száz kilogrammtól több is lehet 300 metrikus tonna . A szilárdulási sebesség és a tömbgeometria befolyásolja az anyag belső szilárdságát, ezért a tuskótervezés a minőségi tervezési folyamat része.

Homogenizálás és kondicionálás

Az öntött bugákat vagy tuskót homogenizáló kemencékben áztatják jellemzően közötti hőmérsékleten 1100 °C és 1250 °C hosszabb ideig (nagy tömbök esetén akár 48 óráig) a szegregáció – az ötvözőelemek szilárdulás során fellépő egyenetlen eloszlása – kiküszöbölése érdekében. Ez a lépés nem alku tárgya a prémium ötvözött acél kovácsolásoknál, ahol a keresztmetszetben egységes tulajdonságokra van szükség.

Miben különbözik az ötvözött acél kovácsolás az öntvényektől vagy a rudaktól

Amint az ötvözött acélt tuskó vagy tuskó formájában állítják elő, az anyagot kovácsolják – egy termomechanikus folyamaton, amely alapvetően megváltoztatja az acél belső szerkezetét, és jóval meghaladja a mechanikai tulajdonságait, mint amit a rúdanyagból történő öntéssel vagy megmunkálással lehet elérni.

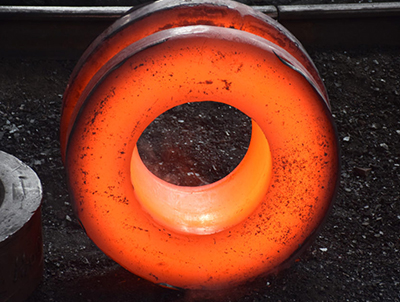

A kovácsolási folyamat során az ötvözött acélt a kovácsolási hőmérsékleti tartományra hevítik - jellemzően a közé 1050 °C és 1250 °C — majd nyomóerővel formázzák hidraulikus présekkel, kalapácsokkal vagy gyűrűhengerlő berendezéssel. Ez a deformációs folyamat számos kritikus eredményt ér el:

Az öntvényből származó belső porozitás és zsugorodási üregek zártak és megszilárdultak, így teljesen sűrű, szilárd anyag jön létre.
A szemcseszerkezet finomodik és az alkatrész alakja mentén igazodik, így olyan irányított szálszerkezet jön létre, amely javítja a szilárdságot az elsődleges feszültségirányban.
A zárványok és szegregációs sávok felszakadnak és újra eloszlanak, csökkentve a fáradtságra gyakorolt negatív hatásukat.
A termomechanikai munka szabályozott diszlokációs sűrűséget vezet be a kristályrácsban, ami hozzájárul a nagyobb folyáshatárhoz.

Az eredmény az Ötvözött Acél kovácsolás typically exhibit 20% to 40% higher fatigue strength azonos összetételű, egyenértékű ötvözött acélöntvényekhez képest. Ez az oka annak, hogy a biztonság szempontjából kritikus alkatrészeket – turbinatárcsákat, futóműveket, nyomóperemeket, fúróperemeket – szinte mindig kovácsoltként, nem pedig öntvényként határozzák meg.

A kovácsolt termékekben használt általános ötvözött acélminőségek és azok tartalma

A globális acélipar több száz ötvözött acélminőséget szabványosított, amelyek mindegyike meghatározott összetételi tartományban van optimalizálva, az adott teljesítményjellemzőkre optimalizálva. A következő minőségek a legszélesebb körben használt ötvözött acél kovácsolások közé tartoznak:

4140

AISI 4140 – Króm-molibdén acél

Összetétel: 0,38-0,43% C, 0,80-1,10% Cr, 0,15-0,25% Mo, 0,75-1,00% Mn . Az egyik legszélesebb körben használt ötvözött acél világszerte. Kiváló edzhetőséget, fáradásállóságot és szívósságot biztosít. Általában kovácsolják tengelyekké, fogaskerekekké, tengelyekké, hajtórudakká és szerszámcsuklókká az olaj- és gázszektorban. Hőkezelés után a szakítószilárdság eléri 950–1100 MPa a szelvény vastagságától és a temperálási hőmérséklettől függően.

4340

AISI 4340 - Nikkel-króm-molibdén acél

Összetétel: 0,38-0,43% C, 0,70-0,90% Cr, 0,20-0,30% Mo, 1,65-2,00% Ni . A repülőgép-minőségű ötvözött acélként ismert 4340 még nagy keresztmetszeteknél is kiemelkedő szilárdságot és szívósságot biztosít. A 4340-ből készült ötvözött acél kovácsolásokat repülőgépek futóműveiben, főtengelyeiben és páncélzatú szerkezeti alkotóelemeiben használják. A szakítószilárdság meghaladhatja 1400 MPa megfelelő hőkezelés esetén.

F22

ASTM A182 F22 – Króm-molibdén ötvözet (2,25Cr-1Mo)

Magas hőmérsékletű szerviz ötvözet, amely tartalmaz 2,00-2,50% Cr és 0,87-1,13% Mo . Széles körben meghatározott nyomástartó edényekhez és csőkovácsolásokhoz petrolkémiai és finomítói környezetben. Ez a minőség megőrzi szilárdságát és ellenáll a hidrogéntámadásnak legfeljebb 550 °C , ami nélkülözhetetlenné teszi a hidrofeldolgozó berendezések karimáiban, szeleptesteiben és reaktorfúvókáiban.

P91

P91 minőség – módosított 9Cr-1Mo acél

Összetétel: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Kifejezetten nagy nyomású, magas hőmérsékletű gőzszolgáltatáshoz fejlesztették ki az energiatermelésben. A P91 ötvözött acél kovácsolásait fő gőzcsövekben, gyűjtőfejekben és szeleptestekben használják, amelyek legfeljebb hőmérsékleten működnek. 620 °C . A vanádium és nióbium hozzáadásával finom keményfém csapadék képződik, amely ellenáll a kúszás deformációjának több évtizedes működés során.

Ötvözött acél kovácsolt anyagok hőkezelése: A valódi tulajdonságok feloldása

Az ötvözött acél összetétele határozza meg a benne rejlő lehetőségeket, de a hőkezelés az, ami felszabadítja és egy adott alkalmazáshoz szabja ezt a lehetőséget. Az ötvözött acél kovácsolt termékek kovácsolás után szinte mindig legalább egy hőkezelési műveleten esnek át, és sok esetben több egymást követő kezelésen esnek át.

Normalizálás

A kovácsolt anyagot kb. hőmérsékletre melegítjük 50°C és 70°C között a felső kritikus hőmérséklet felett (Ac3) majd léghűtéses. A normalizálás finomítja a kovácsolás során felborult szemcseszerkezetet és enyhíti a maradó feszültségeket. Ötvözött acélok esetében a normalizáló hőmérsékletek jellemzően közé esnek 860 °C és 950 °C . Ez a kezelés gyakran az első lépés a kioltás és a temperálás előtt.

Kioltás és temperálás (Q&T)

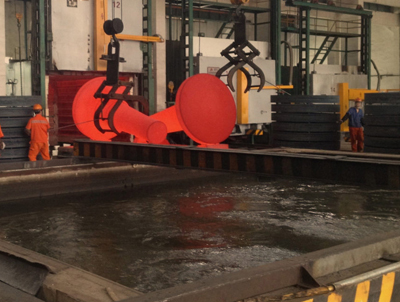

A kioltás során a kovácsolt anyagot az ausztenitesítési hőmérsékletre hevítik (általában 830-900 °C a legtöbb Cr-Mo ötvözött acélhoz) és gyorsan lehűtik vízben, olajban vagy polimer oltóközegben. Ez nagyon nagy keménységű martenzites mikrostruktúrát hoz létre – gyakran nagyobb keménységgel 50 HRC — hanem nagy ridegség is. A temperálás ezután a martenzites kovácsolást alacsonyabb hőmérsékletre melegíti, általában között 540 °C és 700 °C , csökkenti a ridegséget, miközben megtartja az erőnövekedés nagy részét. A végső mechanikai tulajdonságok nagymértékben szabályozhatók a temperálási hőmérséklet kiválasztásával.

Lágyítás

Akkor használják, ha a kovácsolásnak maximális puhaságra van szüksége a megmunkáláshoz, vagy amikor a belső feszültségeket teljesen el kell távolítani. A teljes hőkezelés az Ac3 feletti lassú kemencehűtéssel jár, ami túlnyomórészt ferrites-perlites mikrostruktúrát hoz létre. Egyes összetett, bonyolult megmunkálási követelményeket támasztó ötvözött acél kovácsolásoknál az izzítás jelentősen csökkenti a szerszámkopást és a megmunkálási ciklusidőket – néha a megmunkálási időt 30-50% kovácsoláshoz képest kioltott állapotban.

Hegesztés utáni hőkezelés (PWHT)

Sok ötvözött acél kovácsolás hegesztett szerelvényekbe van beépítve. A hegesztés után a hőhatású zóna (HAZ) megszilárdult, törékeny mikroszerkezetet és maradék húzófeszültséget tartalmaz, amely késleltetett repedéshez vagy üzemzavarhoz vezethet. PWHT jellemzően közötti hőmérsékleten 600 °C és 760 °C a Cr-Mo ötvözött acéloknál megedzi a HAZ-t, csökkenti a hidrogéntartalmat, és elfogadható szintre csökkenti a maradék feszültséget. A nyomástartó edények kovácsolásához a PWHT a legtöbb tervezési kódban kötelező követelmény.

Az ötvözött acélkovácsolástól függő iparágak és miért számít az összetétel

A kovácsolt anyagok ötvözött acélösszetételének kiválasztása mindig az alkalmazásfüggő. A különböző iparágak nagyon eltérő igényeket támasztanak a kovácsolt alkatrészekkel szemben, és az ötvözési stratégiát pontosan a szolgáltatási környezethez kell igazítani.

Olaj- és gázipar

A fúróperemek, szelepek, kútfej-berendezések és csővezeték-karimák extrém nyomású, H2S által kiváltott feszültségkorróziós és korrozív folyadékokkal járó környezetben működnek. Ötvözött Acél kovácsolás ebben a szektorban általánosan az AISI 4130, 4140 és F22 minőségeket használják, amelyek mindegyike megfelelő korrózióállóságot és nagy folyáshatárt kombinál a nagyobb nyomások elviseléséhez. 100 MPa mélykút-alkalmazásokban.

Repülés és védelem

A futómű alkatrészei, a működtető rudak és a szerkezeti rögzítési szerelvények az acélban elérhető legmagasabb szilárdság/tömeg arányt követelik meg. Az AISI 4340 és vákuumív-újraolvasztott (VAR) változatai akár szakítószilárdságot biztosítanak 1800 MPa töréstűrő kialakítással kompatibilis törési szilárdsági szinten. A repülőgépen megtakarított súly minden grammjának hosszú távú működési értéke van, ezért az űrrepülésben használt ötvözött acél kovácsolások ötvözet-összetételét a szabványos kereskedelmi minőségeknél jóval szigorúbb tűrésekre szabályozzák.

Áramtermelés

Az atom- és hőerőművek gőzturbina rotorjai, generátortengelyei, nyomástartó edényfúvókái évtizedekig folyamatosan magas hőmérsékleten és nyomáson működnek. Az ötvözött acél kovácsolások ebben az ágazatban olyan kúszásálló minőségeket használnak, mint a P91, P92 és 12Cr-1Mo, ahol a vanádium, nióbium és volfrám hozzáadott mikroszerkezeti stabilitást biztosít, amely megakadályozza a méretváltozást és a szilárdságvesztést. 100.000 óra 550°C feletti hőmérsékleten használható.

Autóipar és nehézgépek

Krankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 millió tonna világszerte , így az autóipar a legnagyobb végfelhasználói szegmens.

Ötvözött acélkovácsolások tesztelése és minőségellenőrzése

Mivel az ötvözött acél összetétele közvetlenül meghatározza a végső kovácsolás tulajdonságait, a gyártás több szakaszában végzett szigorú tesztelés bevett gyakorlat. A következő teszteket rutinszerűen elvégzik az ötvözött acél kovácsolt anyagokon annak ellenőrzésére, hogy az anyag megfelel-e a specifikációs követelményeknek:

Kémiai elemzés

Optikai emissziós spektrometriát (OES) vagy röntgenfluoreszcenciát (XRF) használnak az ötvözött acél minden hőjének kémiai összetételének ellenőrzésére a kovácsolás előtt. Az eredményeknek minden elemnél a megadott összetételi tartományba kell esniük. Kritikus alkalmazásoknál az üstelemzést a kész kovácsolásból vett termékelemzés egészíti ki.

Mechanikai tesztelés

A szakítóvizsgálat (ASTM E8 vagy ISO 6892 szerint) méri a folyáshatárt, a szakítószilárdságot, a nyúlást és a terület csökkenését. A Charpy-ütővizsgálat (ASTM E23 szerint) a szívósságot meghatározott hőmérsékleteken értékeli. A keménységvizsgálat (Brinell, Rockwell vagy Vickers) igazolja a hőkezelési reakciót a kovácsolás keresztmetszetében.

Ultrahangos tesztelés (UT)

Az automatizált vagy manuális UT a belső megszakadások, például a porozitás, repedések vagy a kovácsolás testén belüli zárványok észlelésére szolgál. Az elfogadási kritériumokat olyan szabványok határozzák meg, mint az ASTM A388 vagy az EN 10228-3. A nyomástartó edényekben vagy turbinákban használt nagy ötvözött acél kovácsolásoknál az UT-t a következő helyen végezzük a kovácsolás térfogatának 100%-a .

Mágneses részecskék tesztelése (MT)

Az MT észleli a felületi és felületközeli folytonossági hiányokat ferrites ötvözött acélokban. A kovácsolás mágnesezett, és a finom ferromágneses részecskék repedéseket mutatnak a felületen. Ez a teszt különösen fontos a megmunkált ötvözött acél kovácsolt anyagoknál, mivel a megmunkálás során felszín alatti repedések vagy varratok láthatók, amelyek nem voltak láthatóak a durva kovácsolt állapotban.

Ötvözött acél kontra sima szénacél kovácsolási alkalmazásokban

Gyakorlati kérdés minden kovácsolás tervezési folyamatában, hogy indokolt-e az ötvözőelemek többletköltsége a sima szénacélhoz képest. A következő összehasonlítás adatvezérelt perspektívát kínál:

Kulcsfontosságú tulajdonságok összehasonlítása a sima szénacél és a közönséges ötvözött acél kovácsolási minőségei között
Tulajdonság	Sima szénacél (1045)	Ötvözött acél (4140)	Ötvözött acél (4340)
Szakítószilárdság (Q&T)	570-700 MPa	950–1100 MPa	1200–1450 MPa
Keményíthetőség	Alacsony (sekély keményedés)	Közepes-magas	Nagyon magas
Szívósság alacsony hőmérsékleten	Szegény	Jó	Kiváló
Korrózióállóság	Szegény	Mérsékelt	Mérsékelt
Magas hőmérsékletű szilárdság	Szegény above 300°C	Jó to 450°C	Jó to 450°C
Relatív anyagköltség	Legalacsonyabb	1,5-2x sima szén	2,5-4x sima szén

Olyan alkalmazásokban, ahol a kovácsolás kicsi, enyhén terhelt vagy könnyen cserélhető, a sima szénacél praktikus választás lehet. Mindazonáltal minden olyan alkatrész esetében, ahol a meghibásodás katasztrofális lenne, vagy ahol a szakaszméret (súly) csökkentése kereskedelmi szempontból fontos, Ötvözött Acél kovácsolás deliver a cost-performance advantage amely gyorsan ellensúlyozza a magasabb anyagárat a csökkentett alkatrésztömeg, a hosszabb élettartam és az alacsonyabb karbantartási gyakoriság révén.

Hogyan válasszuk ki a megfelelő ötvözött acélminőséget a kovácsolási követelményeknek megfelelően

A megfelelő ötvözött acél összetétel kiválasztása egy kovácsolási projekthez strukturált mérnöki döntés. A következő tényezőket kell szisztematikusan értékelni:

Üzemi hőmérséklet tartomány: Környezeti és mérsékelt 400°C-ig terjedő hőmérsékletekhez elegendőek a szabványos Cr-Mo minőségek, mint a 4140 vagy az F11. 500°C feletti hőmérséklet esetén a módosított 9Cr minőségek (P91, P92) vagy az ausztenites rozsdamentes kovácsolást kell figyelembe venni.
Szükséges erősségi szint: Határozza meg a tervezés által megkövetelt minimális folyáshatárt és szakítószilárdságot. 900 MPa feletti folyáshatárokhoz nikkeltartalmú minőségeket (4340, 300M) vagy ultra-nagy szilárdságú ötvözött acélokat kell választani.
Metszetvastagság és edzhetőség: A nagyobb keresztmetszetű kovácsoltságok nagyobb edzettséget igényelnek az átkeményedés eléréséhez. A sima ötvözött acélok, mint a 4140, teljesen edzettek, akár kb 75 mm átmérőjű ; nagyobb szakaszokhoz magasabb nikkeltartalmú vagy vákuum-újraolvasztott változatokra van szükség.
Korrozív környezet: Ha a kovácsolás H2S-nek, kloridoknak vagy savas környezetnek van kitéve, akkor korrózióálló, magasabb króm- vagy rozsdamentes minőségű ötvözött acélokat kell figyelembe venni, még akkor is, ha az alapvető mechanikai követelményeket egy egyszerűbb ötvözet is kielégíti.
Hegeszthetőségi követelmények: A magasabb szén- és ötvözettartalom általában csökkenti a hegeszthetőséget. Ha az ötvözött acél kovácsolást üzem közben hegesztik, a szén-egyenérték (CE) értéke alább 0.45 jellemzően arra irányul, hogy elkerülje a hidrogén okozta repedést a HAZ-ban kötelező előmelegítés nélkül.
Ütőszilárdság alacsony hőmérsékleten: Tengeri, sarkvidéki vagy kriogén alkalmazásokhoz meg kell határozni a Charpy ütési energiát a minimális tervezési hőmérsékleten. A nikkeladalékok a leghatékonyabb módja annak, hogy az ötvözött acél kovácsolt anyagok szívósságát nulla alatti hőmérsékleten is fenntartsák.

Új trendek az ötvözött acél összetételében és kovácsolási technológiájában

Az ötvözött acélok fejlesztésének területe nem statikus. A kutatási és ipari fejlesztési erőfeszítések továbbra is feszegetik az ötvözött acélösszetételek által elérhető határokat, ami jelentős hatással van a következő generációs ötvözött acél kovácsolásokra.

Fejlett, nagy szilárdságú, alacsony ötvözetű (AHSLA) acélok

Ezek a minőségek a fenti szakítószilárdságot érik el 1000 MPa 3% alatti összötvözettartalommal, elsősorban nióbium (0,02–0,06%), titán (0,01–0,04%) és vanádium (0,05–0,15%) mikroötvözet hozzáadásával. A mechanizmus a finom karbid és nitrid részecskékből történő kicsapódásos keményedésen alapul, amelyek a kovácsolás utáni szabályozott hűtés során keletkeznek. Az eredmény egy olyan minőség, amely egyesíti a hagyományos erősen ötvözött acél szilárdságát, jelentősen jobb hegeszthetőséget és alacsonyabb nyersanyagköltséget.

Termomechanikusan szabályozott feldolgozás (TMCP) kovácsolt anyagokhoz

A TMCP egyetlen koordinált sorrendben integrálja a kovácsolás deformációját szabályozott hűtéssel, helyettesítve a hagyományos újramelegítési és oltási ciklusokat. Az ötvözött acélok esetében a TMCP az alábbi szemcseméreteket tudja elérni 10 mikrométer — sokkal finomabb, mint a hagyományosan kovácsolt és hőkezelt anyag. A finomabb szemcseméret egyidejűleg javítja a szilárdságot, a szívósságot és a fáradtságállóságot anélkül, hogy növelné az ötvözettartalmat, és akár a hőkezelési energiafogyasztást is csökkenti. 25% egyes kovácsolási műveleteknél.

Az additív gyártás a kovácsolt termékek kiegészítéseként

Míg az additív gyártás (AM) nem képes megismételni az ötvözött acél kovácsolt anyagok szálszerkezetét és sűrűségét, egyre gyakrabban használják a közel háló alakú előformákhoz, amelyeket később kovácsolnak. Ez a hibrid megközelítés csökkenti az anyaghulladékot 60-70%-os repülés-vásárlás arány jellemző a hagyományos kovácsolásnál 30% alá az összetett formák esetében, miközben megőrzi a kovácsolási eljárás szerkezeti integritásának előnyeit. Az AM-hez készült ötvözött acélporok egyre növekvő speciális szegmensnek számítanak, amelynek összetétele szorosan tükrözi a bevált kovácsolt ötvözetminőségeket.

Számítógépes ötvözet tervezés

A CALPHAD-alapú számítási termodinamikai eszközök most lehetővé teszik a kohászok számára, hogy új ötvözött acélösszetételeket tervezzenek a fázisdiagramok, az átalakulási hőmérsékletek és a mikroszerkezeti evolúció előrejelzésével, mielőtt egyetlen kilogramm acél megolvadna. Ez a megközelítés drámai módon felgyorsítja az új ötvözött acél kovácsolási minőségek fejlesztési ciklusát – lerövidíti az ötlettől a hagyományos gyártási minőségig eltelt időt. 10-15 év egyes programokban akár 3-5 évre is.

Nyelv

+86-13915203580

Küldjön visszajelzést
