Mi az acél olvadáspontja?
1370-1540 °C / 2500°F – 2800°F
Az acél nem olvad meg egyetlen rögzített hőmérsékleten. Mivel az acél vas és szén ötvözete, gyakran olyan elemekkel kombinálva, mint a króm, nikkel, mangán vagy molibdén, olvadáspontja egy tartományba esik, nem pedig egy pontos értékre. A legtöbb kereskedelmi acélfajta valahol a kettő között kezd folyékonyvá válni 1370°C és 1540°C (2500-2800°F) , a pontos érték eltolódása a kérdéses minőség pontos kémiai összetételétől függően.
Ez a tartomány messze túlmutat a kohászok kíváncsiságán. Az öntödék a kemence célértékeinek meghatározására használják, a gyártók annak megértésére, hogy a hegesztési vagy vágási folyamatok milyen közel állnak a teljes cseppfolyósodáshoz, a mérnökök pedig annak megítélésére használják, hogyan fog viselkedni egy szerkezet, ha extrém hőhatásnak van kitéve. Az olvadáspont száz fokos ingadozása megváltoztathatja a kemence energiafogyasztását, a tűzálló bélés kiválasztását, és még az adott alkalmazáshoz kiválasztott acél minőségét is.
Két kapcsolódó kifejezést érdemes korán szétválasztani. A solidus hőmérséklet az, ahol az olvadás kezdődik, és a likvidus A hőmérséklet az, ahol a fém teljesen folyékony. E két pont között az acél kevert, részben olvadt állapotban létezik, amelyet az öntödei kezelők néha kásás zónának neveznek. Az öntési és öntési döntéseket ennek a zónának a figyelembevételével hozzák meg, mivel a túl korai öntés a tökéletlen folyást kockáztatja, míg a túlmelegedés energiát pazarol, és elősegítheti a szemcsés növekedést, ami gyengíti a végterméket.
Vegyünk egy gyakorlati példát. Oxi-üzemanyag-égővel szerelt szerkezeti gyártási műhelyben acéllemezt vágó fűtőelemek olvadáspontja feletti lánghőmérsékleten dolgoznak, ezért a vágott él rövid időre elfolyósodik és az oxigénáram elfújja. Ezzel szemben a motorblokkot öntő öntöde szándékosan csak egy szerény különbséggel melegíti a fémet a likvidus hőmérséklet fölé, mivel a túlhevülés túlzott mértékű üzemanyagot pazarol, és ronthatja a kész öntvényt. Ugyanaz a fizikai tulajdonság, az olvadáspont, folyamattól függően két teljesen eltérő működési döntést hoz.
Miért változik annyira az acél olvadáspontja?
A tiszta vas viszonylag előreláthatóan 1538 °C-on (2800 °F) olvad. Abban a pillanatban, amikor a szén és más ötvözőelemek bevezetésre kerülnek, ez a szám elmozdulni kezd. Minden elem kissé eltérően változtatja meg a fém kristályrácsát, és a kumulatív hatás az, ami az acélcsaládban látható széles olvadási tartományt eredményezi.
szén
A széntartalom kismértékű növekedése is észrevehetően csökkenti az olvadáspontot. A szén durván 0,05 százalékról 2,0 százalékra emelésével az olvadáspont jóval több mint 100 °C-kal csökkenhet, ezért a magas széntartalmú szerszámacélok általában alacsonyabb hőmérsékleten olvadnak meg, mint a nagyon alacsony széntartalmú lágyacélok.
Chromium
A króm a rozsdamentes acél meghatározó eleme, és hajlamos növelni a korrózióval szembeni ellenállást, miközben mérsékelt hatással van az olvadási viselkedésre, így a rozsdamentes minőségeket a többi ötvözetcsaládhoz képest meglehetősen szűk sávon belül tartja.
Nikkel
Nikkel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
mangán
mangán is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molibdén
Molibdén raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Szilícium
Szilícium is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
A nyomokban lévő szennyeződések is számítanak. A nem megfelelően finomított nyersanyagokból visszamaradt kén és foszfor csökkentheti a hatékony olvadási viselkedést a szemcsehatárokon, és hozzájárulhat a forró rövidülésnek nevezett jelenséghez, ahol a fém törékennyé válik, és hajlamos a repedésre magas munkahőmérsékleten, még azelőtt, hogy elérné az olvadáspontját. Ez az egyik oka annak, hogy a modern acélgyártás olyan nagy hangsúlyt fektet a maradékelemek szintjének szigorú ellenőrzésére, nem csak az elsődleges ötvözőadagok nyomon követésére.
Bárki, aki anyagot választ, a gyakorlatban az, hogy az "az acél olvadáspontja" kifejezés valójában egy szorosan összefüggő értékek családjának rövidítése. A raktárpadlón egymás mellett elhelyezkedő két tekercs, egy lágyacél és egy nagy széntartalmú szerszámacél, olvadáspontja jóval több mint 100 Celsius-fokkal eltérhet, noha mindkettőt helyesen acélnak nevezik.
Olvadáspontok acél típusa szerint
Az alábbi táblázat a gyakori acélcsaládokat és a hozzájuk jellemző olvadási tartományokat tartalmazza. Ezek az adatok az általános iparági referenciákat tükrözik, nem pedig egyetlen malom specifikációs lapját, ezért mindig erősítse meg a pontos értékeket egy adott hőfok vagy minőség tanúsított adataival, mielőtt az egy kritikus számítás részévé válik.
| Acél típus | Olvadáspont (°C) | Olvadáspont (°F) |
|---|---|---|
| Alacsony széntartalmú (enyhe) acél | 1410-1530 | 2570-2785 |
| Közepes és magas széntartalmú acél | 1410-1530 | 2570-2785 |
| Rozsdamentes acél | 1375-1530 | 2500-2785 |
| Gyengén ötvözött acél | ≈ 1432 | ≈ 2610 |
| Erősen ötvözött acél | ≈ 1415 | ≈ 2600 |
| Szerszámacél | 1400-1425 között | 2550-2600 |
| Szerkezeti acél | ≈ 1425 | ≈ 2600 |
Figyeld meg, hogyan szerszámacél és szerkezeti acél kissé lejjebb ülnek mint a szélesebb szénacél szalag. A szerszámacélok magasabb széntartalmú és további ötvözőelemeket tartalmaznak, amelyek csökkentik az olvadáspontot, és a szerkezeti minőségeket a hegeszthetőség és a szívósság érdekében alakították ki, nem pedig a legmagasabb kemencehőmérsékletnek.
Azt is érdemes megjegyezni, hogy a tartomány egyetlen kategórián belül sem egyenletesen oszlik el. Az 1020-as lágyacél és egy 1095-ös nagy széntartalmú acél egyaránt műszakilag szénacél, de a magasabb széntartalmú acél folyamatosan a sáv alsó vége felé helyezkedik el, míg a vékonyabb minőség a felső vége felé. Bárki, aki a kemence beállításait vegyes adag törmelékhez vagy készlethez adja meg, figyelembe kell vennie ezt a terjedést, nem pedig azt feltételezni, hogy egyetlen középponti hőmérséklet minden darabhoz egyformán megfelel.
Hogyan mérik meg valójában az acél olvadáspontját?
Az olvadáspont-adatok nem találgatásból származnak. A kohászok és az anyaglaboratóriumok egy maroknyi bevált technikára támaszkodnak, hogy meghatározzák a szolidusz és a likvidus hőmérsékletét egy adott acélösszetételhez.
Differenciális hőelemzés
Egy kis mintát inert referenciaanyag mellett hevítenek, és nyomon követik a kettő közötti hőmérséklet-különbséget. Az a pont, ahol az acélminta extra hőt vesz fel a fázisváltáshoz, pontosan megmutatja a szolidusz és likvidusz pontokat.
Optikai pirometria
Gyártó kemencékben az érintésmentes optikai pirométerek leolvassák az olvadt vagy majdnem olvadt acél által kibocsátott sugárzási energiát, hogy megbecsüljék a felületi hőmérsékletet anélkül, hogy a szonda közvetlenül érintené a fémet, ami elengedhetetlen, mivel a folyékony acél milyen gyorsan fogyasztana el egy hőelemet.
Merülő hőelemek
Az eldobható, feláldozható hőelem szondákat közvetlenül az olvadt acélba mártják rövid leolvasás céljából. Minden szondát egyszer használnak fel, és el kell dobni, mivel a csúcs tönkremegy a hő hatására, de a leolvasás nagyon pontos az adott mérésnél.
Fázisdiagram hivatkozás
Ahelyett, hogy minden alkalommal megmérnének egy fizikai mintát, a mérnökök gyakran a vas-szén fázisdiagramot és az ötvözet-specifikus fázisdiagramokat veszik figyelembe, amelyek feltérképezik, hogyan változik a szilárdtest és a folyadék hőmérséklete az összetétel változásával, lehetővé téve az olvadási viselkedés előrejelzését egy ismert kémia alapján.
A termelési kemencék általában több ilyen módszert kombinálnak. A folyamatos optikai pirométer figyelemmel kísérheti az általános tendenciákat a hőség során, míg az időszakos merülő hőelemes bemerülések megerősítik a fürdő tényleges hőmérsékletét a kulcsfontosságú döntési pontokon, például közvetlenül a kemence megcsapolása előtt.
A kemencétől a rúdig: Hogyan olvad az acél valójában
Annak megértése, hogy az olvadáspont hol játszik szerepet a gyártás során, segít megmagyarázni, hogy miért kezelik a számot kritikus működési paraméterként, nem pedig háttértényként.
Elektromos ívkemence (EAF)
Az acélhulladékot egy tűzálló bélésű edénybe töltik, és a nagy grafitelektródák és a töltés közé ütő elektromos ívek segítségével megolvasztják. A fürdőhőmérsékletet kényelmesen a likviduszpont fölé tolják, gyakran az 1600°C és 1700°C közötti tartományba, hogy biztosítsák a teljes olvadást, és időt hagyjanak a finomítási reakciókra a csapolás előtt.
Alap oxigén kemence (BOF)
A kohóból származó megolvadt vasat hulladékkal kombinálják, és nagy tisztaságú oxigénnel fújják, ami exoterm reakciókat vált ki, amelyek segítenek fenntartani a töltésfolyadék megtartásához szükséges magas hőmérsékletet, miközben a szén és a szennyeződések oxidálódnak.
Indukciós kemence
A kisebb tételeket vagy speciális ötvözeteket gyártó öntödékben elterjedt indukciós kemencék elektromágneses tereket használnak a töltet közvetlen felmelegítésére, így precíz hőmérséklet-szabályozást kínálnak, amely jól illeszkedik egy adott túlhevítési cél eléréséhez a likviduszpont felett.
A fürdő célhőmérsékletét minden esetben úgy állítják be, hogy az ötvözet specifikus likviduszpontja a padló, plusz egy túlhevítési határ, amely a kezelőnek munkaidőt biztosít az öntéshez, az ötvözőadalékokhoz és a hőmérsékletveszteséghez a formába vagy folyamatos öntőbe való átvitel során. A túl kevés túlhevítés azt kockáztatja, hogy az acél részben megszilárdul, mielőtt elérné a formát; túl sok energiát pazarol, és növelheti a tűzálló kopást.
Olvadáspont vs szerkezeti meghibásodási hőmérséklet
~1370-1540°C
Az a hőmérséklet, amelyen az acél fizikailag szilárdból folyadékká válik. Ennek eléréséhez kemence vagy rendkívül intenzív, tartós hőforrás szükséges.
~500-600°C
Az a hőmérséklet-tartomány, ahol a teherhordó acél kezd elveszíteni elég szilárdságát ahhoz, hogy már nem tudja biztonságosan elviselni a tervezett terhelést, jóval azelőtt, hogy a fém már közel megolvadna.
Ez a megkülönböztetés az egyik leginkább félreértett pont az acél viselkedésével kapcsolatban. Az acélgerendának nem kell megolvadnia ahhoz, hogy meghibásodjon. A szerkezeti acél általában csak a töredékét tartja meg szobahőmérsékletű folyáshatárának, miután átlépi az 500-600°C-ot, ezért a tűzvédelmi mérnökök arra összpontosítanak, hogy az acélt e küszöbérték alatt tartsák, nem pedig olvadáspontja alatt. Egy tűzállóságot tervező építész vagy mérnök egészen más számmal dolgozik, mint egy öntödei kezelő, aki olvadt acélt önt a formába.
A betöltés megváltoztatja a képet is. Egy enyhén terhelt elem nagyobb hőmérsékletet is képes túlélni, mint egy erősen terhelt elem, mielőtt deformálódna, így az adott szerkezeti elem pontos tönkremeneteli hőmérséklete attól függ, hogy mekkora súlyt visel a névleges kapacitásához képest, nem pedig egyetlen univerzális számtól.
Ez az olvadáspont és a működési hiba közötti különbség azt is megmagyarázza, hogy az acélt gyakran úgy írják le, hogy fokozatosan veszít szilárdságából, semmint egyszerre. Körülbelül 200 °C és 300 °C között a legtöbb szénacél megőrzi szinte teljes szobahőmérsékletű szilárdságát. Innen felfelé a szilárdsági görbe gyorsuló ütemben hajlik lefelé, így az 500°C és 600°C közötti különbség sokkal többet számít a szerkezeti számításban, mint ugyanaz a száz fokos rés szobahőmérséklet közelében.
Az acél olvadáspontja a kovácsolásban és a gyártásban

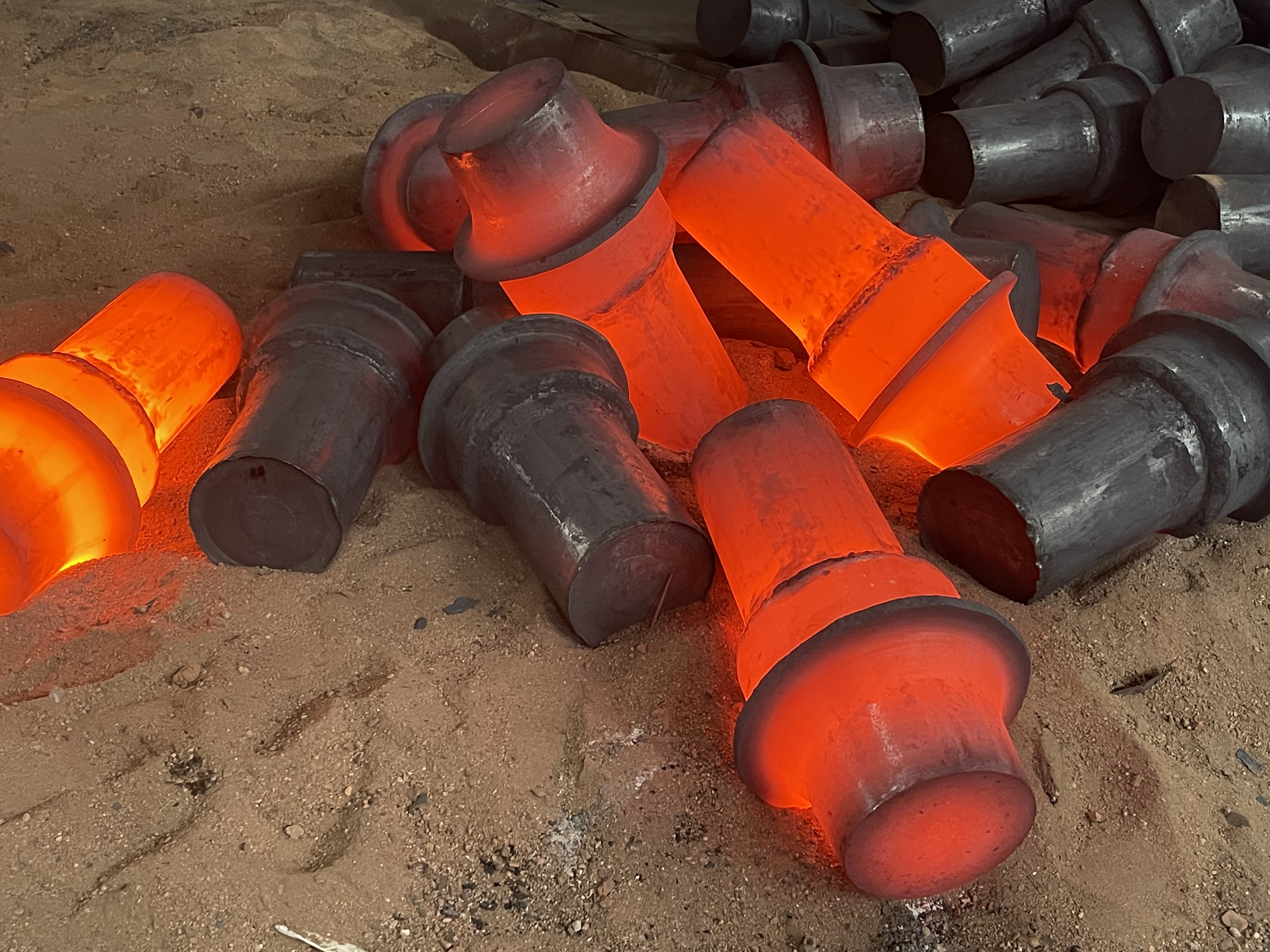

Az olvadáspont nem az a szám, ami a legfontosabb egy kovácsműhelyben. Ami számít, az a kovácsolás hőmérsékleti ablak , egy szalag, amely kényelmesen az olvadási tartomány alatt helyezkedik el, így a fém elég forró ahhoz, hogy kalapálással vagy préseléssel újraformálható legyen, de soha nem közelíti meg a cseppfolyósodást.
A tuskó felmelegítése
Az acélanyagot kemencében hevítik a forró munkatartomány felé, amelyet általában 1100 °C és 1250 °C között (körülbelül 2000 °F és 2300 °F között) szoktak emlegetni számos szén- és ötvözetminőség esetében, jóval a cikkben korábban bemutatott olvadási tartomány alatt.
Áztatás az egyenletes hőmérséklet érdekében
A munkadarabot elég hosszú ideig tartják olyan hőmérsékleten, hogy a hő egyenletesen áthatoljon a keresztmetszetén, elkerülve az olyan helyzeteket, amikor a felület megmunkálható, de a mag még viszonylag hideg és ellenáll a deformációnak.
Acél kovácsolás nyomás alatt
Kalapácsok, prések vagy hengerelő berendezések a meglágyult, de még tömör acélt a kívánt formára alakítják át. Ha jóval az olvadáspont alatt marad, a szemcseszerkezet sértetlen marad, és ez része annak, hogy a kovácsolt alkatrészek nagyra értékelik az öntött ekvivalensekkel összehasonlítva.
Szabályozott hűtés
Az alakítás után az alkatrészt ellenőrzött módon, esetenként hőkezeléssel hűtik, hogy rögzítsék a kovácsolási eljárással elérni kívánt mechanikai tulajdonságokat.
A kovácsolási hőmérséklet és az olvadáspont közötti különbség megértése sokat megmagyaráz azzal kapcsolatban, hogy a kovácsolóberendezéseket miért úgy tervezték, ahogy van. A kemencevezérlők, a pirométerek és az áztatási időre vonatkozó eljárások mind léteznek, hogy a munkadarabot biztonságosan tartsák a kovácsoló ablakban. Ha túllépi ezt az ablakot, és sodródjon az olvadási tartomány felé, akkor az acél megégésének, a durva szemcsés szerkezetnek és az alakítás közbeni repedésnek a veszélye meredeken megnő. Ez az egyik oka annak, hogy a tapasztalt műhelyek az olvadáspont-adatokat nem működési célként kezelik, hanem kemény mennyezetként, amelytől távol kell maradniuk minden meleg megmunkálási folyamat során.
Meleg kovácsolás vs hideg kovácsolás
A legtöbb acélkovácsolás melegen, a fent leírt hőmérsékleti ablakban történik, mivel a felmelegített acél sokkal kisebb erővel deformálódik, mint az acél szobahőmérsékleten, és működés közben átkristályosodik, elkerülve a belső feszültség felhalmozódását. Ezzel szemben a hidegkovácsolás szobahőmérsékleten vagy ahhoz közeli hőmérsékleten formálja az acélt, a fém hajlékonyságára támaszkodva, nem pedig hőre. A hidegkovácsolás közvetlen értelemben nem kapcsolódik az olvadáspont vitához, de érdemes megemlíteni, mert a meleg- és hidegkovácsolás közötti választást részben maga az határozza meg, hogy az adott acélminőség tulajdonságai hogyan változnak, ahogy közeledik a termikus határához, vagy távol marad attól.
Gyakori hibák, amelyek a kovácsolás közbeni túlmelegedéshez kapcsolódnak
Ha a kemence kezelője megengedi, hogy az alapanyag túl közel kúszzon az olvadási tartományhoz, akkor egy maroknyi előre látható hiba jelentkezik. A szemcsék növekedése durva belső szerkezetet hoz létre, amely csökkenti a szívósságot. A szemcsehatárokon kezdődő olvadás, amelyet néha égésnek neveznek, maradandóan károsíthatja az anyagot, még akkor is, ha a darab nagy része soha nem cseppfolyósodik láthatóan. A vízkőképződés felgyorsul a hőmérséklet emelkedésével, anyagpazarlást okozva, és megnehezíti a későbbi befejezést. E jelek korai felismerése része annak, hogy a kemence hőmérséklet-szabályozása és felügyelete továbbra is a kovácsolási műveletek középpontjában áll.
Olvadáspont a hegesztésben és a vágásban a kovácsolással összehasonlítva
A hegesztés és a hővágás a hőmérséklet-spektrum ellentétes végén található, mint a kovácsolás. Ahol a kovácsolás szándékosan elkerüli az olvadási tartományt, a hegesztés attól függ, hogy legalább lokálisan elérjük-e azt, hogy két acéldarabot összeolvadjanak.
Az ívhegesztés során az azonnali hegesztési medence jellemzően jelentős mértékben meghaladja az alapacél ömlesztett olvadáspontját, mivel maga az ív több ezer fokon ég, és a helyi túlhevítés segíti az alapfém és a töltőanyag teljes összeolvadását. Ez egy szűk, erősen lokalizált esemény, ellentétben a kemence olvasztásával, ahol a teljes töltet hőmérsékletre melegszik. A környező nemesfém, amely csak rövid távolságra van a hegesztőmedencétől, még mindig közel lehet a szobahőmérséklethez, ezért a hegesztés meredek termikus gradienseket vezet be, és ezért a hőbevitel és a hűtési sebesség szabályozása olyan központi szerepet játszik a hegesztés minőségében.
A termikus vágási eljárások, mint például az oxigén-üzemanyag-vágás és a plazmavágás hasonlóan működnek, egy keskeny acélmetszetet az olvadáspontján túlmennek, így az olvadt salakként kilökődik, miközben a környező lemez szerkezetileg nagyrészt érintetlen marad, eltekintve egy szűk hőhatászónától.
Hogyan viszonyul az acél olvadáspontja más fémekhez
Ha az acélt más elterjedt ipari fémek mellé helyezzük, akkor az olvadási viselkedését kontextusba helyezi, különösen azok számára, akik a magas hőmérsékletű alkalmazásokhoz választanak.
| Fém | Olvadáspont (°C) | Olvadáspont (°F) |
|---|---|---|
| Ólom | ≈ 327 | ≈ 621 |
| Cink | ≈ 420 | ≈ 788 |
| Alumínium | ≈ 660 | ≈ 1221 |
| Réz | ≈ 1085 | ≈ 1985 |
| Tiszta vas | ≈ 1538 | ≈ 2800 |
| Acél (általános termékcsalád) | 1370-1540 | 2500-2800 |
| Titán | ≈ 1668 | ≈ 3034 |
| Volfrám | ≈ 3422 | ≈ 6192 |
Az acél kényelmesen elhelyezkedik az alumínium és a réz felett, ami megmagyarázza, hogy az alumínium és a réz megolvasztásához sokkal kevesebb kemenceenergia szükséges, és általában ott használják, ahol az alacsonyabb feldolgozási hőmérséklet előnyt jelent. A titán észrevehetően magasabb hőmérsékleten olvad meg, mint a legtöbb acél, és a wolfram egy saját kategóriájába tartozik, ezért a volfrámot választották olyan szálak és alkatrészek számára, amelyeknek túl kell élniük a szélsőséges, tartós hőt, amely az acélt közvetlenül cseppfolyósítaná.
Érdekes módon az acél olvadáspontja közel van a tiszta vas olvadáspontjához, és a legtöbb ötvözetkészítményben valamivel alatta van. Ez összhangban van azzal az általános kohászati elvvel, hogy egy elem ötvözése szinte mindig csökkenti az olvadáspontját a tiszta nemesfémhez képest, ez a minta a legtöbb elterjedt ötvözetrendszerre érvényes, nem csak az acélra.
Gyakori tévhitek az acél olvadáspontjáról
Az acélnak egy pontos olvadáspontja van, ugyanúgy, ahogy a víz pontosan nulla Celsius fokon fagy meg.
ValóságAz acél ötvözet, ezért olvadáspontja a szolidusz és likvidus hőmérséklete által meghatározott tartományon belül történik, amelyek az összetételtől függően változnak, nem pedig egy rögzített számon.
Egy acélszerkezet csak akkor válik veszélyessé, ha olvadni kezd.
ValóságA szerkezeti acél teherbíró képességének nagy részét 500°C és 600°C között veszíti el, több száz fokkal az olvadási tartománya alatt, így a tönkremenetel kockázata jóval azelőtt megnő, hogy a fém a folyadék közelébe kerülne.
A rozsdamentes acél olvadáspontja mindig magasabb, mint a sima szénacél, mert prémium anyag.
ValóságA két tartomány lényegesen átfedi egymást, és az összehasonlított pontos minőségtől függően egyes szénacélok olvadáspontja magasabb lehet, mint néhány rozsdamentes acél.
A kovácsoláshoz az acélt az olvadáspontjához közel kell melegíteni, hogy elég puha legyen az alakításhoz.
ValóságA kovácsolás szándékosan jóval az olvadási tartomány alatt marad, jellemzően 100°C és 300°C között, mivel a cseppfolyósításhoz túl közeli munka károsítja a szemcseszerkezetet és növeli a repedés kockázatát.
Gyakran Ismételt Kérdések
Milyen hőmérsékleten olvad meg az acél Celsius fokban?
A legtöbb kereskedelmi acél 1370°C és 1540°C között olvad meg, a pontos érték a széntartalomtól és más ötvözőelemek, például króm, nikkel vagy mangán jelenlététől függ.
Milyen hőmérsékleten olvad meg az acél Fahrenheitben?
Fahrenheitben ugyanez a tartomány nagyjából 2500 °F és 2800 °F közötti értéket jelent, ismét némileg eltolódik az adott minőségtől és az ötvözettartalomtól függően.
A rozsdamentes acél olvadáspontja eltér a szénacél olvadáspontjától?
A két tartomány jelentősen átfedi egymást. A rozsdamentes acél hőmérséklete jellemzően 1375°C és 1530°C közé esik, míg a szénacél jellemzően 1410°C és 1530°C közé esik, így a különbség egy adott rozsdamentes acél és egy meghatározott szénfajta között általában kisebb, mint azt az emberek várják.
Miért tönkremegy a szerkezeti acél a tűzben jóval azelőtt, hogy megolvadna?
A teherbíró képesség meredeken csökken, ha az acél nagyjából 500°C-ról 600°C-ra megy át, ami jóval az olvadási tartománya alatt van. Az acél ekkor még szilárd, de túl sok erőt veszített ahhoz, hogy megtartsa a tervezett terhelést.
Mi a különbség az olvadáspont és a kovácsolási hőmérséklet között?
Az olvadáspont az, ahol az acél teljesen folyékony lesz. A kovácsolási hőmérséklet alacsonyabb munkaablak, általában 1100–1250 °C sok minőségnél, amelyet kifejezetten azért választanak ki, hogy távol maradjanak az olvadási tartománytól, miközben a fémet kellően puhává teszik az újraformáláshoz.
A szén hozzáadása növeli vagy csökkenti az acél olvadáspontját?
A szén hozzáadása csökkenti az olvadáspontot. A magasabb széntartalom lefelé húzza az olvadási tartományt, ezért a magas széntartalmú szerszámacélok általában valamivel alacsonyabb hőmérsékleten olvadnak meg, mint a nagyon alacsony széntartalmú lágyacélok.
Miért van az acél olvadáspontja egy szám helyett tartományként megadva?
Az acél ötvözet, nem tiszta elem, ezért nincs egyetlen rögzített olvadáspontja, mint a tiszta vasnak. A pontos szolidusz és likvidus hőmérséklet a szén és az ötvözőelemek specifikus keverékével változik minden minőségben.
Mennyire melegszik fel egy hegesztőmedence az acél olvadáspontjához képest?
Egy tipikus ívhegesztő hegesztőmedence jóval az alapacél ömlesztett olvadási tartománya felett fut, gyakran 1600°C körüli vagy magasabb a közvetlen ívzónában, mivel a folyamatnak elegendő túlhevítésre van szüksége ahhoz, hogy biztosítsa az alapfém és a töltőanyag közötti teljes összeolvadást.
Változik-e az acél olvadáspontja a nyomás vagy a magasság függvényében?
Az olvadáspont szigorúan termodinamikai értelemben kissé eltolódik a nyomás hatására, de a hatás normális légköri körülmények között elég kicsi ahhoz, hogy a mindennapi kemence-, kovácsolási vagy hegesztési műveleteknél nem praktikus.
