Mi az acélötvözet: Összetétel, típusok és kovácsolások

Mi az acélötvözet – közvetlen válasz

Az acél alapvetően a vas és a szén ötvözete, ahol a széntartalom jellemzően től kezdve változik 0,02-2,14 tömeg%. . Amikor azonban az emberek azt kérdezik, hogy "mi az acél ötvözete", gyakran kifejezetten az ötvözött acélra utalnak – az acél olyan kategóriájára, amely túlmutat a sima szénacélon egy vagy több további ötvözőelem, például króm, nikkel, molibdén, vanádium, mangán, szilícium vagy volfrám beépítésével. Ezeket a kiegészítő elemeket szándékosan olyan mechanikai, fizikai vagy kémiai tulajdonságok javítására vezették be, amelyeket a szén önmagában nem képes elérni.

Gyakorlati szempontból az ötvözött acél két nagy kategóriába sorolható: gyengén ötvözött acél , ahol az összes ötvözőtartalom 8% alatt van, és erősen ötvözött acél , ahol az összes ötvözőtartalom meghaladja a 8%-ot. A rozsdamentes acél, a szerszámacél és a gyorsacél mind az erősen ötvözött kategóriába tartoznak. Az ötvözőelemek specifikus kombinációja és koncentrációja közvetlenül meghatározza az acél szilárdságát, keménységét, szívósságát, korrózióállóságát és hegeszthetőségét.

Az ötvözött acél egyik legjelentősebb ipari felhasználási területe a gyártás Ötvözött Acél kovácsolás — nyomóerők által formált alkatrészek, amelyek kiváló szemcseszerkezetet és mechanikai tulajdonságokat biztosítanak az öntvényekhez vagy a megmunkált rúdanyaghoz képest. Az ötvözött acél összetételének megértése ezért elválaszthatatlan attól, hogy megértsük, hogyan tervezik és alkalmazzák ezeket a kovácsolt anyagokat az egyes iparágakban.

Az acél fő ötvözőelemei és szerepük

Az acélhoz hozzáadott minden ötvözőelem külön kohászati célt szolgál. A következő bontás a leggyakrabban használt elemeket és az általuk adott tulajdonságokat tartalmazza:

Króm (Cr)

A krómot a következő mennyiségben adják hozzá 0,5% és 30% között az alkalmazástól függően. 10,5% feletti koncentrációban passzív oxidréteget képez az acél felületén, így keletkezik az úgynevezett rozsdamentes acél. Alacsonyabb koncentrációban a króm javítja a keményedést, a kopásállóságot és a magas hőmérsékleten való szilárdságot. Az olyan minőségek, mint az AISI 4140 és 4340, kulcselemként krómot tartalmaznak, és ezek a teherhordó alkalmazásokban leggyakrabban meghatározott minőségek közé tartoznak az ötvözött acél kovácsolásokhoz.

Nikkel (Ni)

A nikkel növeli a szívósságot, különösen alacsony hőmérsékleten, így nélkülözhetetlen a kriogén alkalmazásokhoz és az Északi-sarkvidéki környezethez szükséges berendezésekhez. Általában között használják 1% és 9% , a nikkel javítja a korrózióállóságot is, és segít megőrizni a rugalmasságot az edzés után. A hozzávetőleg 9% nikkelt tartalmazó, 9-es Nikkel osztályú acélt széles körben használják cseppfolyósított földgáz (LNG) tárolótartályokhoz, amelyek akár –196 °C hőmérsékleten üzemelnek.

Molibdén (Mo)

Még kis mennyiségben is - jellemzően 0,15% és 0,30% között - a molibdén drámaian javítja a keményedést, a kúszásállóságot emelt hőmérsékleten és a lyukkorrózióval szembeni ellenállást. A króm-molibdén (CrMo) acélokban, amelyek a nagynyomású csővezetékek és az ötvözött acél kovácsolások szabványos anyagai az energiatermelési szektorban, a molibdén kritikus fontosságú a hosszú távú szerkezeti integritás szempontjából a hőciklus során.

Vanádium (V)

A vanádiumot jellemzően alacsonyabb koncentrációban használják 0,2% , mégis jelentős a szemcsefinomító hatása. Finom karbidokat és nitrideket képez, amelyek rögzítik a szemcsehatárokat, finomabb mikrostruktúrákat és jobb kifáradási szilárdságot eredményezve. A vanádiummal módosított minőségeket általában kovácsolt főtengelyekben, hajtórudakban és hajtóművekben használják, ahol a fárasztó élettartam a legfontosabb.

Mangán (Mn)

A mangán gyakorlatilag minden acélban jelen van, jellemzően között 0,3% és 1,6% . Deoxidálószerként működik, kénnel kombinálva megakadályozza a melegedést, növeli a szilárdságot és az edzhetőséget. A magasabb mangántartalmú acélok – mint például a 12–14% Mn-tartalmú Hadfield acél – kivételes munkakeményedési tulajdonságokat mutatnak, így alkalmasak ütésálló alkalmazásokhoz, például bányászati ​​berendezésekhez és vasúti átjárókhoz.

Szilícium (Si)

A szilícium elsősorban deoxidálószer, de javítja a szilárdságot és a keménységet is. Rugóacélokban és elektromos acélokban a szilíciumtartalom elérheti a 4,5% , ahol jelentősen csökkenti a mágneses veszteségeket és javítja az elektromos ellenállást. A szerkezeti ötvözött acéloknál a szilíciumtartalmat általában 0,15% és 0,35% között szabályozzák.

Volfrám (W) és kobalt (Co)

A wolfram stabil karbidokat képez, amelyek megőrzik a keménységet magas hőmérsékleten - akár 600°C és felette – nélkülözhetetlenné teszi az olyan nagysebességű szerszámacéloknál, mint az M2 és T1. A kobalt tovább növeli a forró keménységet, és a volfrámmal együtt használják a prémium vágószerszám-alkalmazásokban.

Általános ötvözött acélminőségek és összetételük

Az alábbi táblázat összefoglal néhány széles körben használt ötvözött acélminőséget, névleges összetételüket és elsődleges alkalmazási területeiket, különösen az ötvözött acél kovácsolással kapcsolatban:

Miben különbözik az ötvözött acél kovácsolás a többi formától

Ha az ötvözött acélt kovácsolással dolgozzák fel – ellentétben az öntéssel, hengerléssel vagy tuskóból történő megmunkálással – a kapott alkatrész alapvetően eltérő belső szerkezetet mutat. A kovácsolás során a fémet hidegen vagy melegen nyomóerővel dolgozzák meg, ami számos kritikus kohászati eredményt ér el:

• Gabona finomítás: A kovácsolási eljárás a durva öntött szemcsés szerkezeteket finom, egyenlő tengelyű szemcsékre bontja. A finomabb szemcsék nagyobb szívósságot és jobb fáradtságállóságot jelentenek. Az ötvözött acél kovácsolásoknál ezt a szemcsefinomító elemek, például a vanádium és a nióbium erősítik.
• Szemcseáramlás beállítása: Amikor az ötvözött acélt közel háló alakúra kovácsolják, a szemcseáramlás az alkatrész kontúrját követi, nem pedig megmunkálással. Ez az irányított szemcseszerkezet jelentősen javítja a szakítószilárdságot és a kifáradási élettartamot az elsődleges feszültségirányban – ez kritikus előny az olyan alkatrészeknél, mint a főtengelyek, hajtórudak és karimák.
• Belső üregek megszüntetése: A jellemzően 1100°C és 1250°C közötti hőmérsékleten végzett melegkovácsolás bezár minden belső porozitást vagy zsugorodási üreget, amely az eredeti tuskó megszilárdulásakor keletkezhetett, így homogén, sűrű terméket eredményez.
• Megnövelt ütésállóság: A finomszemcsés szerkezet és az irányított száláramlás kombinációja az ötvözött acél kovácsolásoknál olyan Charpy V-bevágásos ütési értékeket eredményez, amelyek 30-50%-kal magasabb mint a keresztirányban vizsgált egyenértékű öntvények.

Például egy 1000 MPa szakítószilárdságig hőkezelt AISI 4340 kovácsolás szobahőmérsékleten 80 J feletti Charpy-ütőenergiát mutathat fel, míg egy hasonló összetételű és hőkezelésű öntvény azonos körülmények között csak 50–60 J-t érhet el. Ez a különbség nem pusztán akadémiai jellegű – a biztonság szempontjából kritikus alkalmazásokban ez határozza meg, hogy egy alkatrész túléli-e a túlterhelést, vagy katasztrofálisan eltörik-e.

Az ötvözött acél kovácsolási eljárása – a tuskótól a kész alkatrészig

A kiváló minőségű ötvözött acél kovácsolt anyagok előállítása a gyártási folyamat minden szakaszának gondos ellenőrzését igényli. Az alábbiakban a melegen kovácsolt ötvözött acél alkatrészek tipikus gyártási sorrendje látható:

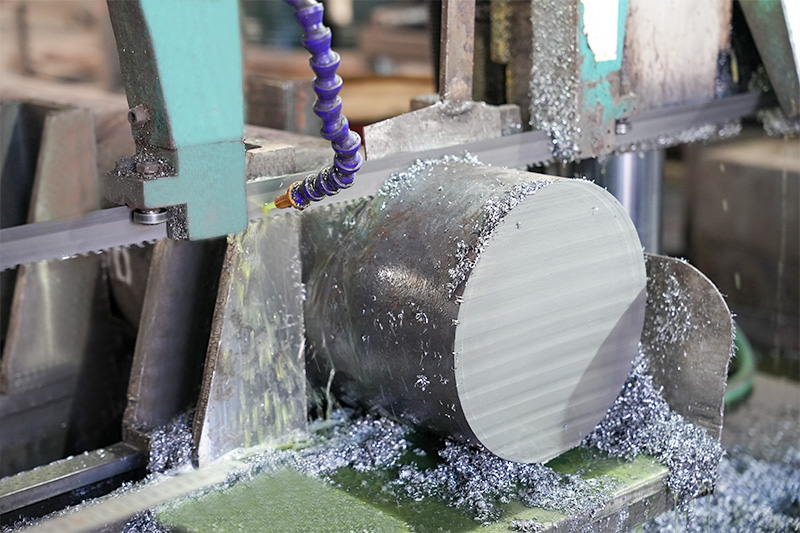

1. Nyersanyag kiválasztása és tanúsítása: Az ötvözött acél tuskákat vagy tuskákat dokumentált hőkémiai tulajdonságokkal rendelkező acélgyártóktól szerzik be, amelyek megerősítik, hogy minden ötvözőelem-koncentráció megfelel a specifikációnak. A bejövő tuskó ultrahangos vizsgálata bevett gyakorlat a kritikus alkalmazásoknál.
2. Fűtés: A tuskót gáztüzelésű vagy elektromos kemencében hevítik a megfelelő kovácsolási hőmérsékletre, jellemzően között 1100 °C és 1250 °C a legtöbb gyengén ötvözött minőséghez. A precíz hőmérsékletszabályozás megakadályozza a felületi réteg széntelenítését és egyenletes plaszticitást biztosít a keresztmetszetben.
3. Kovácsolási műveletek: A geometriától és a szükséges szemcseáramlástól függően a tuskó felborulhat, kovácsolható, kihúzható vagy zárt szerszámokban préselhető. A nagy ötvözött acél kovácsolásokat – például az 500 mm-t meghaladó furatú nyomástartó edénykarimákat – általában hidraulikus préseken állítják elő 2000-10000 tonna kapacitás .
4. Szabályozott hűtés: A kovácsolás után a szabályozott hűtés – akár levegőn, kemencében, akár szigetelő takarók alatt – megakadályozza a kemény martenzit képződését, amely megrepedhet az alkatrészen, vagy a későbbi hőkezelésre alkalmatlan maradványfeszültségeket hoz létre.
5. Hőkezelés: A legtöbb ötvözött acél kovácsolás ausztenitizáláson, kioltáson és temperáláson (QT) megy keresztül, hogy elérje a végső mechanikai tulajdonság-specifikációt. Az ausztenitesítési hőmérséklet, az oltóközeg (víz, olaj vagy polimer), valamint a temperálási hőmérséklet és idő mind kritikus változók. Például az olajvidéki cső alakú termékekhez (OCTG) szánt AISI 4140 kovácsolt anyagokat jellemzően a következő időpontok között temperálják. 540 °C és 650 °C hogy elérjük az erő és a szívósság szükséges egyensúlyát.
6. Roncsolásmentes vizsgálat (NDT): A végső kovácsolt darabokat ultrahangos vizsgálatnak (UT), mágneses részecskevizsgálatnak (MPI) vagy festék behatoló vizsgálatnak (DPI) vetik alá, hogy ellenőrizzék a belső és felületi integritást a szállítás előtt.
7. Mechanikai vizsgálat és tanúsítás: Az alkatrészbe integráltan kovácsolt vizsgálógyűrűket vagy meghosszabbításokat szakító-, keménység- és ütésvizsgálat céljából megmunkálják. Az eredményeket egy anyagvizsgálati jelentés (MTR) dokumentálja, amely a kovácsolást kíséri az ügyfélhez.

Azok az iparágak, amelyek nagymértékben támaszkodnak az ötvözött acél kovácsolásokra

Az ötvözött acél kovácsolt termékek iránti keresletet olyan iparágak vezérlik, ahol a szerkezeti integritás nem alku tárgya, és ahol a meghibásodás súlyos következményekkel jár – legyen szó gazdasági, környezeti vagy emberi biztonságról. A következő ágazatok a legjelentősebb fogyasztók:

Olaj és Gáz

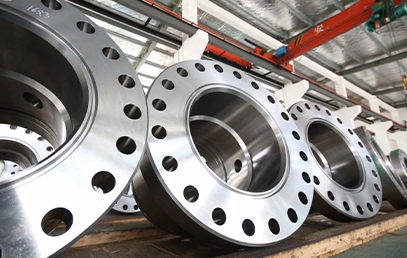

A kútfej berendezéseket, a karácsonyfa testeket, a tolózárakat, a karimákat és a tenger alatti csatlakozókat rutinszerűen ötvözött acél kovácsolásként gyártják. Osztályok, mint pl F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) és az alacsony hőmérsékletű minőségeket, mint az F8 és F44, az ASTM A182 szabvány írja elő a karimák és szerelvények számára, amelyek magas nyomáson és magas vagy környezeti hőmérséklet alatt működnek. Az ötvözetkémia és a kovácsolási eljárás kombinációja biztosítja, hogy ezek az alkatrészek ellenálljanak a 15 000 psi-t meghaladó kútfejnyomásnak, és ellenálljanak a hidrogén okozta repedésnek (HIC) savanyú üzemi környezetben.

Repülés és védelem

A futómű alkatrészeit, a repülőgépváz szerkezeti elemeit, a motortengelyeket és a fegyverrendszer-alkatrészeket ötvözött acél kovácsolásként állítják elő AISI 4340, 300M (módosított 4340 vanádium- és szilícium-adalékokkal) és martenzites acélokból. Az ilyen alkalmazásokhoz szükséges végső szakítószilárdsági követelményeket rendszeresen meghaladják 1700 MPa , szigorú törési szívósság minimumokkal. A kovácsolási eljárás itt elengedhetetlen, mert egyetlen öntési eljárás sem tudja megbízhatóan elérni a szilárdság és a szívósság szükséges kombinációját ezeken a szinteken.

Áramtermelés

A gőzturbina rotorjai, generátortengelyei, nyomástartó edényhéjai és turbinatárcsái mind a hagyományos hő-, mind az atomerőművekben a legnagyobb és legigényesebb ötvözött acél kovácsolások közé tartoznak. Egyetlen nagy turbina-rotor kovácsolás is meghaladhatja a súlyát 100 tonna és hetekig tartó ellenőrzött hűtést és hőkezelést igényelnek a kovácsolás után. Az olyan anyagokat, mint a CrMoV acél (pl. 1Cr-1Mo-0,25V) és a nikkel-króm-molibdén-vanádium (NiCrMoV) minőségi osztályok az 565 °C-ig terjedő gőzhőmérsékletig terjedő hosszú távú kúszásállóságuk és az edzett ridegséggel szembeni ellenállásuk miatt határozták meg.

Gépjárművek és nehézszállítás

Az autóipar széles körben használ ötvözött acél kovácsolt anyagokat erőátviteli alkatrészekhez – főtengelyekhez, hajtórudakhoz, vezérműtengelyekhez, sebességváltó fogaskerekekhez és kormánycsuklókhoz. Közepes széntartalmú ötvözetminőségek, mint pl AISI 4140, 4340 és 8620 ezek a leggyakoribb választások. A modern mikroötvözött kovácsolóacélok (amelyek kis mennyiségű nióbiumot, vanádiumot vagy titánt tartalmaznak) azért nyertek vonóerőt, mert ellenőrzött termomechanikus feldolgozás révén megfelelő szilárdságot érnek el anélkül, hogy külön hűtési és temperálási műveletet igényelnének, ami csökkenti a gyártási költségeket és az energiafogyasztást.

Bányászati és építőipari berendezések

A hajtótengelyeket, a buldózer láncszemeket, a hidraulikus hengervégeket és a kanálcsapokat bányászati lapátokhoz és kotrógépekhez rutinszerűen gyártják nagy ötvözött acél kovácsolásként. Ezek az alkatrészek nagy ciklikus terhelésnek vannak kitéve, abrazív kopással és időnkénti lökésterheléssel kombinálva. A hőkezelés után nagy felületi keménységet biztosító minőségek – jellemzően Brinell keménységi értékek 300-400 HB — előnyben részesítik a kopásállóság szempontjából, miközben a mag megfelelő szívóssága megmarad az ütés hatására bekövetkező törés ellen.

Az ötvözött acél kovácsolásokra vonatkozó szabványok és előírások

A nemzetközi szabványok meghatározzák a szabályozott iparágakban használt ötvözött acél kovácsoltságok kémiai összetételének határértékeit és a mechanikai tulajdonságokra vonatkozó követelményeket. A vásárlóknak és a mérnököknek meg kell érteniük, hogy melyik szabvány vonatkozik az alkalmazásukra, mielőtt meghatároznának egy anyagot. A legszélesebb körben hivatkozott szabványok a következők:

• ASTM A182: Szabványos specifikáció kovácsolt vagy hengerelt ötvözetből és rozsdamentes acélból készült csőkarimákhoz, kovácsolt szerelvényekhez és szelepekhez a magas hőmérsékletű kiszolgáláshoz. Az F5, F9, F11, F22, F91 és sok más osztályt lefedi a CrMo jelölésükkel.
• ASTM A336: Lefedi a nyomás alatti és magas hőmérsékletű alkatrészekhez való acélkovácsolásokat, amelyeket edényekhez, szelepekhez és szerelvényekhez használnak az energiatermelésben és a vegyi feldolgozásban.
• ASTM A508: Edzett és edzett, vákuumkezelt szén- és ötvözött acél kovácsolás nyomástartó edényekhez – erősen használt nukleáris nyomástartó edényekben.
• EN 10250: Európai szabvány az általános mérnöki célokra szolgáló nyitott acélkovácsolásokhoz, ötvözetlen acélokra, ötvözött speciális acélokra és rozsdamentes acélokra kiterjedő alkatrészekkel.
• ISO 9606 és AS 1085: Az ötvözött acél kovácsolás minősítését szabályozó regionális szabványok meghatározott nemzeti piacokon.
• NACE MR0175 / ISO 15156: Önmagában nem kovácsolási szabvány, de meghatározza a hidrogén-szulfidot (H₂S) tartalmazó környezetben használt ötvözött acél alkatrészekre vonatkozó követelményeket – beleértve a keménységi határértékeket, amelyek kritikusak az olaj- és gázipari kovácsolásoknál.

Számos kritikus alkalmazás esetén a szabvány megadása önmagában nem elegendő. Kiegészítő követelmények – mint pl S1 kiegészítés (Charpy-teszt alacsony hőmérsékleten) , az ASTM A388 szerinti ultrahangos vizsgálat vagy a PWHT szimulációs tesztelés – a vásárlási rendeléshez adják, hogy kezeljék azokat az alkalmazásspecifikus kockázatokat, amelyeket az alapszabvány nem fed le teljes mértékben.

Mechanikai tulajdonságok: Az ötvözött acél kovácsolások összehasonlítása

Az ötvözött acél kovácsolással elérhető mechanikai tulajdonságok nagyon széles tartományt ölelnek fel, minőségtől, hőkezelési állapottól és profilmérettől függően. Az alábbi táblázat reprezentatív tulajdonságadatokat tartalmaz a gyakran kovácsolt ötvözött acélminőségekre edzett és edzett állapotban:

Az ötvözött acél kovácsolás felhasználóinak fontos koncepciója a szakaszméret hatása . A kovácsolási keresztmetszet növekedésével az alkatrész magja lassabban hűl le az edzés során, ami a felülethez képest alacsonyabb keménységi és szilárdsági értékeket eredményez. Ezt a keményíthetőség jellemzi – jellemzően a Jominy végkioltási teszttel mérik. A nagyobb edzhetőségű minőségek (mint például az AISI 4340 és az AISI 4140) egyenletesebben tartják meg a keménységet a nagyobb szakaszokon, ezért a 4340 az előnyben részesített választás olyan nehéz profilú kovácsolásokhoz, mint a nagy átmérőjű tengelyek és vastag tárcsák.

Hőkezelési lehetőségek ötvözött acél kovácsolásokhoz

A hőkezelés során az acél ötvözetkémiáját a kovácsolás végső mechanikai tulajdonságaivá alakítják át. A különböző kezelési módok drasztikusan eltérő tulajdonságprofilokat eredményeznek ugyanabból az ötvözött acélminőségből:

Normalizálás

A 870–950 °C-ra melegítés és a léghűtés finomítja a szemcseszerkezetet, és eltávolítja a kovácsolási folyamatból származó belső feszültségeket. A normalizált ötvözött acél kovácsolások mérsékelt szilárdsággal és ésszerű szívóssággal rendelkeznek, de általában nem használják olyan igényes szerkezeti alkalmazásokban, ahol edzett és edzett tulajdonságokra van szükség.

Quench and Temper (QT)

A szerkezeti ötvözött acél kovácsolások leggyakoribb hőkezelése. Ausztenitizálás (általában 840–880 °C a legtöbb CrMo minőségnél), gyors hűtés olajban vagy vízben martenzit kialakításához, majd ezt követi a szabályozott hőmérsékleten végzett temperálás, hogy a rideg martenzit keményebb temperált martenzit szerkezetté bontsa le. A temperálási hőmérséklet az elsődleges kar a szilárdság-szívósság egyensúlyának beállításához – a magasabb temperálási hőmérséklet csökkenti a szilárdságot, de növeli a szívósságot és a hajlékonyságot.

Lágyítás

A teljes lágyítás (Ac3 feletti melegítés és kemencés hűtés) a legpuhább, leginkább megmunkálható állapotot hozza létre – hasznos olyan kovácsolt anyagoknál, amelyeknél a végső hőkezelés előtt kiterjedt utólagos megmunkálásra van szükség. A nagy széntartalmú ötvözött acélokhoz, például az 52100-hoz használt gömbölyű lágyítás a karbidokat gömb alakú részecskévé alakítja, maximalizálva a megmunkálhatóságot és a méretstabilitást az edzés előtt.

Karburizálás és tokok keményítése

Alacsony szén-dioxid-kibocsátású anyagokból, például AISI 8620-ból kovácsolt fogaskerekek, vezérműtengelyek és csapágykerekek esetében a karburálás (gáz vagy vákuum) jellemzően mélységű szenet juttat a felületi rétegbe. 0,8 mm és 2,0 mm között , majd az oltás és az alacsony hőmérsékletű temperálás következik. Az eredmény egy kemény felület (60–63 HRC), szívós, fáradtságálló maggal – ez a kombináció elengedhetetlen az érintkezési feszültség által dominált alkalmazásokhoz.

Hegesztés utáni hőkezelés (PWHT)

Az ötvözött acél kovácsolások, amelyeket gyártott részegységekbe hegesztenek – különösen nyomástartó edényekben és csővezetékekben – általában PWHT-t igényelnek a hegesztési hő által érintett zóna feszültségmentesítéséhez és a szívósság helyreállításához. A CrMo minőségeknél a PWHT hőmérsékletek pontosan vannak megadva olyan kódokban, mint az ASME VIII. szakasz, jellemzően a következő tartományban: 650-760 °C , minimális ideig tartva a szelvény vastagságától függően.

Az ötvözött acél kontra szénacél vs. a rozsdamentes acél – a különbségek tisztázása

Annak megértéséhez, hogy milyen acélötvözetet határoznak meg, tisztázni kell a különböző acélkategóriák közötti határokat, amelyeket a gyakorlatban gyakran összekevernek:

A kovácsolt alkatrészek e kategóriák közötti választása alapvetően mérnök-gazdaságtani probléma. A legtöbb esetben az alacsony ötvözetű ötvözött acél kovácsolások kínálják a legjobb egyensúlyt a költségek, a mechanikai teljesítmény és a megmunkálhatóság között. A rozsdamentes acél kovácsolást csak akkor választják, ha a korróziós vagy higiéniai követelmények valóban indokolják a jelentős költségfelárt – jellemzően Az anyagköltség 3-6-szorosa összehasonlítható szilárdságú gyengén ötvözött minőséggel.

Ötvözött acél kovácsolt termékek minőség-ellenőrzése és vizsgálata

Az ötvözött acél kovácsolások minőségbiztosítási folyamata a biztonság szempontjából kritikus alkalmazásokban átfogó és többrétegű. A robusztus ellenőrzési program általában a következő területeket fedi le:

• A hőelemzés áttekintése: Az acélgyártó üstelemzése és termékelemzése a vonatkozó szabvány összetételi határértékei szerint ellenőrzött. A kritikus elemek, például a foszfor és a kén az alábbiakban láthatók 0,025% és 0,015% illetve jó minőségű kovácsolt anyagokhoz, mivel ezek az elemek a szemcsehatárokhoz szegregálódnak és csökkentik a szívósságot.
• Méretvizsgálat: A kovácsolt anyagokat meghatározott szakaszokban – kovácsolt méretek, durva megmunkálási méretek és végső megmunkált méretek – ellenőrzik a rajz alapján kalibrált mérőeszközökkel, CMM berendezéssel vagy 3D-s szkenneléssel összetett geometriák esetén.
• Keménységvizsgálat: A Brinell- vagy Rockwell-keménységet több helyen mérik a kovácsoláson a hőkezelés után, hogy ellenőrizzék az egyenletes reakciót, és megbizonyosodjanak a tulajdonságsáv eléréséről. Nagyméretű kovácsolt termékeknél szükség lehet a keresztmetszetben keménységmérésre.
• Ultrahangos vizsgálat (UT): Az egyenes- és szögsugaras UT a belső zárványok, átlapolások, varratok vagy a felületről nem látható repedések észlelésére szolgál. A kritikus alkatrészek esetében 100%-os térfogati lefedettség szükséges, és az elutasítási kritériumok olyan szigorúak, mint az egyenértékű lapos fenekű furatok (FBH) méretei. 3 mm vagy kisebb .
• Mágneses részecskevizsgálat (MPI): Felületi és felületközeli folytonossági hiányok észlelésére alkalmazható. Az MPI ferromágneses természete miatt különösen hatékony ötvözött acélokon, rendkívül érzékeny módszert biztosítva a kovácsolási körök, a kioltó repedések és a felületi varratok azonosítására.
• Romboló tesztelés tesztblokkokból: A szakítópróbákat, a Charpy-ütőpróbákat és a törési szilárdságú próbatesteket (ahol a specifikáció előírja) olyan dedikált tesztszelvényekből készítik, amelyek ugyanazt a hőtörténetet tapasztalták, mint a gyártási kovácsolás. A vizsgálati eredményeket az anyagvizsgálati jegyzőkönyv (MTR) dokumentálja, amely a kovácsolás nyomon követhetőségi rekordja.

Az elismert ellenőrző hatóság – például a DNV, a Bureau Veritas, a Lloyd's Register vagy a TÜV – által végzett harmadik fél által végzett ellenőrzés a nukleáris, tengeri vagy más szabályozott alkalmazásokra szánt ötvözött acél kovácsoltságok szokásos gyakorlata, amely független ellenőrzést biztosít arról, hogy a gyártó folyamatai és vizsgálati eredményei megfelelnek-e a megadott követelményeknek.

Új trendek az ötvözött acél- és kovácsolástechnológiában

Az ötvözött acél és az ötvözött acél kovácsolás területe nem statikus. Számos jelentős fejlesztés alakítja át az anyagkiválasztás, a gyártási módszerek és az alkalmazási határok környezetét:

Mikroötvözött (HSLA) kovácsolt acélok

A nagy szilárdságú, gyengén ötvözött (HSLA) acélok az ellenőrzött termomechanikus feldolgozás és a nióbium mikroadalékai révén az edzett és edzett minőségekhez hasonló szilárdságot érnek el. 0,03%–0,05% Nb ), vanádium és titán. Az autóipari kovácsolásban ez lehetővé tette a hajtórudak és főtengelyek kioltási és temperálási lépésének megszüntetését, csökkentve az energiafogyasztást, a ciklusidőt és a torzítást. A szabályozott hűtés során a csapadék-edzés 600-900 MPa folyáshatárt biztosít külön hőkezelési lépés nélkül.

Fejlett, nagy szilárdságú acélok szélenergiához

A tengeri szélturbinák főtengelyei és bolygótartó házai növekvő keresletet jelentenek a nagy ötvözött acél kovácsolt termékek iránt. Ezek az alkatrészek nagy szívósságot igényelnek –40°C-ig terjedő hőmérsékleten, és hosszú kifáradási élettartamot igényelnek változó amplitúdójú terhelés mellett. Az optimalizált CrNiMo kémiával és ellenőrzött kénkezeléssel (ritkaföldfém- vagy kalcium-adalékkal) rendelkező, dedikált minőségeket kifejezetten a követelmények teljesítésére fejlesztettek ki. 20 éves tervezési élettartam ezen alkalmazások követelményeinek.

Szimulációvezérelt kovácsolási folyamattervezés

A végeselem-elemző (FEA) szoftvereket, például a DEFORM-ot, a Simufactot és a QForm-ot ma már rutinszerűen használják az ötvözött acél alkatrészek kovácsolása során a fémáramlás, a szerszámbetöltés, a feszültségeloszlás és a hőmérséklet alakulásának szimulálására. Ez lehetővé teszi a folyamatmérnökök számára, hogy optimalizálják a szerszámgeometriát, a kovácsolási sorrendet és a redukciós arányokat az első fizikai próba előtt, csökkentve ezzel a selejt arányát és lerövidítve az összetett ötvözött acél kovácsolások fejlesztési ütemtervét. A kapcsolt mikroszerkezeti modellek a szemcseméret alakulását és a fázistranszformációs viselkedést is megjósolhatják a kovácsolás és az azt követő hőkezelés során.

Hidrogéntároló és üzemanyagcellás alkalmazások

A hidrogéngazdaság növekedése növeli a keresletet az ötvözött acél kovácsolások iránt, amelyek ellenállnak a hidrogén ridegségének – ez egy különösen nagy kihívást jelentő lebomlási mechanizmus, ahol az atomos hidrogén bediffundál az acélrácsba, és csökkenti a hajlékonyságot és a törési szívósságot. Csökkentett széntartalmú, szabályozott szemcseméretű és temperált martenzites vagy bainites mikrostruktúrájú minőségeket határoznak meg a hidrogénnyomású edényekhez és a csővezeték-alkatrészekhez, a törésmechanikai értékelési módszerekkel pedig a biztonságos üzemi feszültséghatárok meghatározására.

A megfelelő ötvözött acélminőség kiválasztása kovácsolt alkatrészhez

A megfelelő ötvözött acélminőség kiválasztása egy adott kovácsolási alkalmazáshoz több versengő követelmény kiegyensúlyozását igényli. A következő ellenőrző lista strukturált megközelítést kínál az osztályzat kiválasztásához:

• Határozza meg a mechanikai tulajdonságokra vonatkozó követelményeket: Minimális szakítószilárdság, folyáshatár, nyúlás és ütési energia a tervezési hőmérsékleten. Ezek az értékek a megfelelő biztonsági tényezőkkel kombinálva határozzák meg a szükséges szilárdsági szintet.
• Határozza meg a szakasz méretét: Amint már említettük, a nagyobb szelvényekhez magasabb edzhetőségi fokozatok szükségesek az átkeményedés eléréséhez. A 100 mm-nél nagyobb átmérőjű vagy vastagságú metszeteknél a nikkel- és molibdén-adalékanyagokat – például a 4340-et vagy az EN24-et – általában előnyben részesítik az egyszerűbb CrMo-minőségekkel, például a 4140-el szemben.
• Értékelje a működési környezetet: Tényező a korrózió, az oxidáció vagy a hidrogénexpozíció? A 400°C feletti magas hőmérsékletű kiszolgálás általában CrMo vagy CrMoV minőséget igényel. A korrozív környezet felületkezelést, burkolatot vagy rozsdamentes acélra való átállást igényelhet, ha a korróziós ráhagyás túl magas.
• Vegye figyelembe a hegeszthetőségi és gyártási korlátokat: A magasabb szén-egyenérték (CE) értékek növelik a hegesztési varratok repedésének kockázatát. Ha a kovácsolást hegesztik, válasszon alább egy CE-minőséget 0.45 ahol lehetséges, vagy tervezzen megfelelő előmelegítést, interpass hőmérséklet-szabályozást és PWHT-t.
• Ellenőrizze a rendelkezésre állást és a költségeket: Az olyan prémium minőségek, mint a 4340 és az EN24 világszerte könnyen elérhetők, míg a speciálisabb minőségek hosszabb átfutási idővel és magasabb díjakkal járhatnak. Meghatározás előtt erősítse meg a kívánt beszállító elérhetőségét a kívánt méretben.
• A vonatkozó kódnak vagy szabványnak való megfelelés megerősítése: Sok iparág nem teszi lehetővé az önkényes minőségválasztást – a vonatkozó tervezési kód (ASME, EN, DNV, MIL-SPEC) korlátozhatja a megengedett minőségeket. Mindig ellenőrizze, hogy a kiválasztott ötvözött acélminőség szerepel-e az alkalmazásra vonatkozó irányadó szabványok listáján vagy jóváhagyásával.

Ha ezeket a tényezőket szisztematikusan értékelik, a megfelelő ötvözött acél kiválasztása az ötvözött acél kovácsolásához jól meghatározott mérnöki döntés lesz, nem pedig találgatás. A tervezési szakaszban a helyes anyagválasztásba való befektetés következetesen alacsonyabb teljes életciklus-költséget, kisebb meghibásodási kockázatot és kiszámíthatóbb szolgáltatási teljesítményt eredményez, mint a rossz anyagválasztás utólagos korrigálása.
