Milyen ötvözetek vannak az acélban? Teljes útmutató az acél összeállításához

Milyen ötvözetek vannak az acélban? A közvetlen válasz

Az acél alapvetően ötvözete vas és szén , de a modern acélminőségek további ötvözőelemek széles skáláját tartalmazzák, amelyek meghatározzák mechanikai, termikus és kémiai tulajdonságaikat. Az acélban található leggyakoribb ötvözőelemek a szén (C), mangán (Mn), szilícium (Si), króm (Kr), nikkel (Ni), molibdén (Mo), vanádium (V), volfrám (W), kobalt (Co), réz (Cu), titán (Ti), nióbium (Nb) és bór (B). Mindegyik elemet pontos mennyiségben adják hozzá – néha akár 0,001 tömeg%-ban is – a célzott teljesítményjellemzők elérése érdekében.

Az egyszerű szénacél csak vasat, szenet és nyomokban tartalmaz szennyeződéseket. Ezzel szemben az ötvözött acélt szándékosan dúsítják egy vagy több ilyen elemmel. Az így kapott anyagot rendkívül keményre, korrózióállóra, magas hőmérsékleti stabilitásra vagy kiváló szívósságra lehet megtervezni – így az ötvözött acélok a választott anyagok a repülőgépiparban, az autóiparban, az energiaiparban és a nehéziparban. In acél kovácsolás A műveletek során az acélminőség ötvözetkémiája közvetlenül meghatározza, hogyan reagál a hőre, a deformációra és a kovácsolás utáni hőkezelésre.

Szén: Az elsődleges ötvözőelem minden acélminőségben

A szén az a meghatározó elem, amely a tiszta vasat acéllá alakítja. Tartalma, jellemzően től kezdve 0,02-2,14 tömeg%. , drámaibb hatással van az acél tulajdonságaira, mint bármely más egyedi elem. A széntartalom növelése növeli a keménységet és a szakítószilárdságot, de csökkenti a hajlékonyságot és a hegeszthetőséget.

Az acélt széntartalom alapján három nagy kategóriába sorolják:

• Alacsony széntartalmú acél (enyhe acél): 0,05-0,30% szén. Rendkívül képlékeny, könnyen hegeszthető, általánosan használt szerkezeti alkalmazásokban és fémlemezeknél.
• Közepes szénacél: 0,30-0,60% szén. Kiegyensúlyozott szilárdság és hajlékonyság, széles körben használatos tengelyeknél, fogaskerekeknél és közepes keménységet igénylő kovácsolásoknál.
• Magas széntartalmú acél: 0,60-1,00% szén. Nagy keménység és kopásállóság, vágószerszámokhoz, rugókhoz és nagy szilárdságú huzalokhoz használják.
• Ultramagas széntartalmú acél: 1,00-2,14% szén. Rendkívül kemény, de törékeny; speciális vágási alkalmazásokban és történelmi pengekészítésben használják.

Az acélkovácsolásnál a széntartalmat gondosan választják meg, mivel a magasabb széntartalmú acélok szigorúbb hőmérséklet-szabályozást igényelnek a kovácsolási folyamat során. Például a közepes széntartalmú minőségek, mint az AISI 1040 vagy 1045, a leggyakrabban kovácsolt acélok közé tartoznak, mivel elegendő szilárdságot biztosítanak a mechanikai alkatrészek számára, miközben megmunkálhatóak maradnak 1100 °C és 1250 °C közötti kovácsolási hőmérsékleten.

Mangán: Az alapvető háttérötvöző elem

A mangán gyakorlatilag minden kereskedelmi acélminőségben jelen van, jellemzően közötti koncentrációban 0,25% és 1,65% . Számos olyan kritikus kohászati ​​funkciót szolgál ki, amelyeket gyakran figyelmen kívül hagynak éppen azért, mert a háttérben működnek.

A mangán dezoxidálószerként működik az acélgyártás során, oxigénnel és kénnel kombinálva stabil zárványokat képez, amelyek kiúsznak az olvadékból. Mangán nélkül a kén vas-szulfidot képezne a szemcsehatárokon, ami a forró rövidülésnek nevezett jelenséget okozza – egy katasztrofális ridegséget, amely magas hőmérsékleten jelentkezik, és alkalmatlanná teszi az acélt olyan melegmegmunkálási folyamatokra, mint a kovácsolás. Ehelyett mangán-szulfidot (MnS) képezve az acél még kovácsolási hőmérsékleten is megmunkálható marad.

A meleg megmunkálhatóságban betöltött szerepén túl a mangán az edzhetőséget is növeli, vagyis az acél hőkezeléssel mélyebben edzhető. Az 1,5% mangánt tartalmazó acél, például az AISI 1541, lényegesen jobb edzhetőségű, mint egy hasonló minőség, amely csak 0,5% mangánt tartalmaz. A magas mangántartalmú acélok (Hadfield acél, 11-14% Mn) extrém esetek: rendkívül szívóssá válnak, és ütési terhelés hatására gyorsan megkeményednek, így hasznosak a törőgépekben, bányászati ​​berendezésekben és vasúti átjárókban.

Króm: Az ötvözet, amely rozsdamentessé teszi az acélt

A króm vitathatatlanul az acél legismertebb ötvözőeleme, elsősorban a rozsdamentes acélban betöltött szerepe miatt. A króm tartalma legalább 10,5% passzív króm-oxid réteg képződését okozza az acél felületén, amely robusztus korrózióállóságot biztosít a környezetek széles körében. A 304-es (18% Cr, 8% Ni) és a 316-os (16% Cr, 10% Ni, 2% Mo) rozsdamentes acélminőségek az élelmiszer-feldolgozás, az orvosi eszközök és a tengeri felszerelések mércéje.

A króm azonban jóval túlmutat a korrózióállóságon. A króm még alacsonyabb, 0,5–3,0%-os koncentrációban is jelentősen növeli a keményedést, a kopásállóságot és a magas hőmérsékleti szilárdságot. A króm kemény karbidokat képez az acélmátrixban, amelyek ellenállnak a kopásnak és megtartják a keménységet magas üzemi hőmérsékleten. Ez a krómtartalmú ötvözött acélokat nagyra értékeli a szerszámacélokban és a csapágyacélokban. Például az AISI 52100 – a világon a legszélesebb körben használt csapágyacél – körülbelül 1,5% krómot tartalmaz, ami hozzájárul a finom keményfém eloszláshoz, ami a kivételes érintkezési fáradtságállóságért felelős.

Acélkovácsolási alkalmazásokban a króm-molibdén (Cr-Mo) acélokat, mint például az AISI 4130 és 4140 széles körben használják kovácsolt nyomástartó edényekhez, hajtótengelyekhez és szerkezeti elemekhez. A króm és molibdén kombináció kiváló edzhetőséget és szívósságot biztosít ezeknek az acéloknak a kioltásos hőkezelés után, így a kovácsolt Cr-Mo alkatrészek rendkívül megbízhatóak ciklikus terhelés mellett.

Nikkel: szívósság és alacsony hőmérsékleti teljesítmény

A nikkel azon kevés ötvözőelemek egyike, amely javítja a szívósságot anélkül, hogy jelentősen csökkentené a hajlékonyságot. Stabilizálja az ausztenit fázist, finomítja a szemcseszerkezetet, és csökkenti a képlékeny és rideg átmenet hőmérsékletét – ez a tulajdonság kritikus fontosságú a nulla alatti környezetben működő acélelemek esetében, mint például a kriogén tárolótartályok, a sarki infrastruktúra és a sarkvidéki fúróberendezések.

A koncentrációban 1,0%–4,0% , a nikkel jelentősen növeli az ütésállóságot, különösen alacsony hőmérsékleten. Az olyan nikkelacélokat, mint az ASTM A203 (2,25% vagy 3,5% Ni-tartalommal), kifejezetten alacsony hőmérsékletű nyomástartó edényekhez tervezték. Még magasabb koncentrációban a martenzites acélok (18% Ni) 2000 MPa-t meghaladó folyáshatárt érnek el, miközben megtartják a jó törési szívósságot – ez a kombináció önmagában szénnel gyakorlatilag lehetetlen.

A nikkel az ausztenites rozsdamentes acélok kulcsfontosságú stabilizátora is, ellensúlyozva a króm ferritképződését. A vas-króm-nikkel egyensúly a 304-es és 316-os osztályokban teljesen ausztenites mikrostruktúrát hoz létre, amely nem mágneses és nagyon korrózióálló marad még kriogén hőmérsékleten is.

Acélkovácsolás szempontjából a nikkeltartalmú ötvözetek, például az AISI 4340 (Ni-Cr-Mo acél) a leggyakrabban kovácsolt, nagy teljesítményű minőségek közé tartoznak. A kovácsolt 4340-es alkatrészek – főtengelyek, futómű-alkatrészek, nagy teherbírású tengelyek – részesülnek a nikkel szívósságából fakadóan, különösen edzés és megeresztés után.

Molibdén: edzhetőség, kúszásállóság és forró szilárdság

A molibdén az egyik leghatékonyabb edzõszer az ötvözött acéloknál, még olyan alacsony koncentrációban is aktív 0,15%–0,30% . Súlyegységenkénti edzhetőségre gyakorolt ​​hatása nagyjából ötször nagyobb, mint a krómé. Ez azt jelenti, hogy kis mennyiségű molibdén helyettesítheti a lényegesen nagyobb króm- vagy mangán-adalékokat, ami gazdaságilag értékessé teszi az acéltervezésben.

A molibdén gátolja az edzett ridegséget is, azt a jelenséget, amikor bizonyos ötvözött acélok rideggé válnak a 375°C és 575°C közötti hőmérséklet-tartományban történő megeresztés után. Ennek a ridegedési mechanizmusnak a gátlásával a molibdén lehetővé teszi az acélgyártók számára, hogy biztonságosan temperálják a krómtartalmú acélokat az optimális szívósságra anélkül, hogy fennállna a használat közbeni rideg törés veszélye.

Magasabb koncentrációban a molibdén drámaian javítja a kúszási ellenállást – azt a képességet, hogy ellenálljon a lassú deformációnak tartós igénybevétel mellett, magas hőmérsékleten. Az erőművi kazánokban, gőzvezetékekben és turbinaalkatrészekben használt króm-molibdén és króm-molibdén-vanádium acélok jellemzően 0,5–1,0% Mo-t tartalmaznak, ami lehetővé teszi a hosszú távú, 500 °C feletti hőmérsékleten történő üzemelést.

Az acélkovácsolással kapcsolatban a molibdéntartalmú minőségek, mint például a 4140 (0,15–0,25% Mo) és a 4340 (0,20–0,30% Mo) szabványos választások a kritikus kovácsolt alkatrészekhez. A molibdéntartalom biztosítja, hogy a nagy keresztmetszetű kovácsolt anyagok a hőkezelés során átszilárdíthatók legyenek, így a felülettől a magig egyenletes mechanikai tulajdonságokat biztosítanak a nehéz kovácsolt anyagok, például préskeretek, vasúti tengelyek és olajmező alkatrészek.

Vanádium: szemcsefinomítás és csapadékkeményedés

A vanádiumot jellemzően közötti koncentrációban használják 0,05% és 0,30% , mégis az acél mikroszerkezetére gyakorolt hatása aránytalan a mennyiségével. Rendkívül stabil karbidokat és nitrideket képez – vanádium-karbidot (VC) és vanádium-nitridot (VN) –, amelyek rögzítik a szemcsehatárokat és gátolják a szemcsenövekedést a melegmegmunkálás és a hőkezelés során. Az eredmény egy finomabb szemcseméret, amely egyszerre javítja a szilárdságot és a szívósságot.

A vanádium a mikroötvözött acélok (más néven nagy szilárdságú gyengén ötvözött vagy HSLA acélok) sarokköve, ahol csapadékerősítő hatása 500-700 MPa folyáshatárok elérését teszi lehetővé hagyományos edzés és temperálás nélkül. Ez kereskedelmi szempontból jelentős, mivel a HSLA acélok további hőkezelés nélkül közvetlenül hengerelhetők vagy kovácsolhatók végső tulajdonságaikig, csökkentve ezzel a gyártási költségeket.

A szerszámacélokban a vanádiumot magasabb, 1–5%-os koncentrációban használják kemény vanádium-karbidok előállítására, amelyek drámaian javítják a kopásállóságot. Az olyan gyorsacélok, mint az M2, körülbelül 1,8% vanádiumot tartalmaznak, ami hozzájárul ahhoz, hogy a megmunkálás során keletkező 600°C-os hőmérsékleten is megtartsák a forgácsolási keménységet.

Az acélkovácsolási műveleteknél a vanádium mikroötvözött minőségek jelentős hatékonysági előnyt jelentenek. A kovácsolt autóalkatrészek, mint például a mikroötvözött vanádium acélból készült hajtórudak és főtengelyek léghűtése közvetlenül a kovácsoló présből történhet, így a költséges kioltási és temperálási ciklus teljesen kihagyható, miközben a szükséges mechanikai tulajdonságok továbbra is elérhetők.

Szilícium: Deoxidációs és rugalmas tulajdonságok

A szilícium gyakorlatilag minden acélminőségben jelen van az acélgyártási folyamat maradékaként, jellemzően 0,15%–0,35% szerkezeti acélokban. Elsődleges szerepe deoxidálószer – a szilícium erős affinitással rendelkezik az oxigénhez, szilícium-dioxid (SiO₂) zárványokat képez, amelyeket a finomítás során eltávolítanak, így tisztább, erősebb acél keletkezik.

Magasabb, 0,5–2,0%-os szilíciumkoncentrációnál a szilícium növeli az acél rugalmassági határát és a fáradásállóságát. Ezt a tulajdonságot a rugós acéloknál használják ki, ahol az olyan minőségek, mint a SAE 9260 (1,8%–2,2% Si) a szilícium hozzájárulását használják fel a magas folyáshatár megőrzéséhez és a ciklikus terhelés alatti maradandó alakváltozásoknak. A szeleprugók, a felfüggesztő rugók és a sínbilincsek szilícium-mangán rugóacélokra támaszkodnak, mivel képesek elnyelni az ismétlődő ütéseket, állítás nélkül.

A szilícium speciális szerepet játszik az elektromos acélokban (transzformátoracélokban), ahol az 1–4%-os Si koncentráció drámaian csökkenti az örvényáramok és a hiszterézis okozta energiaveszteséget. A szemcse-orientált szilícium acél – az elektromos transzformátorok maganyaga – körülbelül 3,2% Si-t használ a nagymértékben irányított mágneses tulajdonságok eléréséhez.

Volfrám és kobalt: Alapvető nagysebességű szerszámacélok

A wolfram és a kobalt elsősorban a nagy sebességű szerszámacélokhoz és az extrém üzemi körülményekre tervezett speciális ötvözetekhez kötődik. A wolfram nagyon kemény, stabil volfrám-karbidokat képez, amelyek megőrzik keménységüket magas hőmérsékleten is, így a volfrámtartalmú szerszámacélok olyan sebességű vágási műveleteket képesek végrehajtani, amelyek miatt a közönséges széneszközacélok elveszítenék az önuralmukat és meglágyulnának.

A klasszikus T1 gyorsacél tartalmaz 18% volfrám 4% króm, 1% vanádium és 0,7% szén mellett. Ez az ötvözet-összetétel olyan szerszámot eredményez, amely 550 °C-ig HRC 60 felett tartja a forgácsolási keménységet. Az M-sorozatú gyorsacélok fejlesztése a volfrám nagy részét molibdénre cserélték (akár 9,5% Mo-t az M1-ben), ami azonos teljesítményt kínál alacsonyabb ötvözetköltség mellett.

A kobalt 5–12%-os koncentrációban tovább növeli a gyorsacélok melegkeménységét azáltal, hogy növeli a mátrix vörös hő hatására történő lágyulással szembeni ellenállását. Az olyan minőségeket, mint az M42 (8% Co) és a T15 (5% Co) a legigényesebb vágási műveletekhez használják, beleértve a kemény esztergálást és a megszakított vágásokat olyan nehéz anyagokban, mint a titánötvözetek és az edzett acélok. A kobalt a martenzites acélokban is megjelenik 7–12%-ban, ahol fokozza a csapadékos edzési mechanizmust, amely ultranagy szilárdságot biztosít.

Titán, nióbium és bór: túlméretezett hatású mikroötvöző elemek

Az acél legerősebb ötvöző adalékai közül néhány nyomnyi koncentrációban működik, de hatásuk a tulajdonságokra jelentős és jól dokumentált.

Titán

A titánt koncentrációban használják 0,01%–0,10% erős karbid és nitridképzőként. A rozsdamentes acélokban a titán-adalékok (321-es fokozatú rozsdamentes) stabilizálják az ötvözetet az érzékenység ellen – a szemcsehatárokon a króm kimerülésének egy formája, amely hegesztés során lép fel, és szemcseközi korrózióhoz vezet. A HSLA acélokban a titán finomítja a szemcseméretet és hozzájárul a csapadék erősítéséhez, hasonlóan a vanádiumhoz, de még alacsonyabb koncentrációban működik.

Nióbium (kolumbium)

A nióbiumot olyan alacsony koncentrációban használják, mint 0,02%–0,05% és talán a legköltséghatékonyabb elérhető mikroötvöző elem. A nióbium még ezeken a nyomokban is jelentősen lassítja az ausztenitszemcsék növekedését a meleghengerlés és -kovácsolás során, így finomabb ferrites szemcseszerkezeteket hoz létre a késztermékben. A finomabb szemcseméret közvetlenül jobb folyáshatárt és kiváló ütésállóságot eredményez alacsony hőmérsékleten – a csővezeték-acélok, tengeri szerkezeti acélok és nyomástartó edénylemezek esetében kritikus tulajdonságok kombinációja. A modern csővezeték-minőségek, mint például az API X70 és X80, nagymértékben támaszkodnak a nióbium mikroötvözetre, hogy elérjék a szükséges szilárdsági és szívóssági specifikációkat.

Bór

A bór egyedülálló az ötvözőelemek között, mert kiemelkedően alacsony koncentrációban hatékony 0,0005%–0,003% (5-30 ppm). Ezeken a nyomnyi szinteken a bór az ausztenit szemcsehatáraira válik le, és drámaian megnöveli a keményedést azáltal, hogy késlelteti a ferrit és a perlit gócképződését a hűtés során. Egy közepes széntartalmú acélhoz 30 ppm bór hozzáadása ugyanolyan hatékonyan növelheti az edzhetőséget, mint egy 0,5–1,0%-os króm hozzáadása. A bórral kezelt acélokat széles körben alkalmazzák a sorozatgyártású kovácsolt kötőelemekben, ahol kiváló edzhetőségük lehetővé teszi a kisebb keresztmetszetek teljes megedzését a vizes oltásban, csökkentve az ötvözet költségeit, miközben megtartja a szilárdságot.

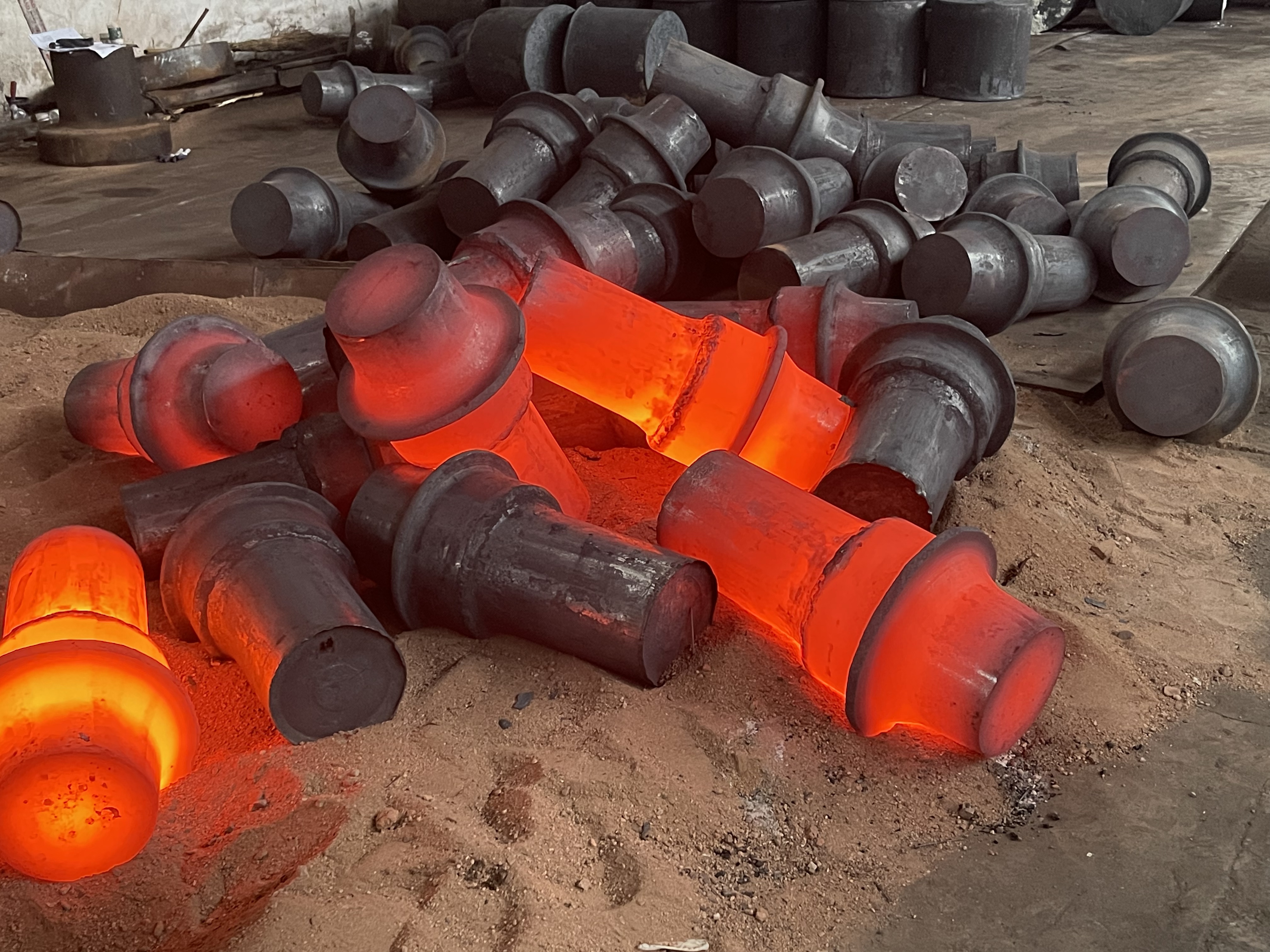

Hogyan befolyásolják az ötvöző elemek az acélkovácsolás viselkedését

Az acélkovácsolás nem egyszerűen hevítés és kalapálás kérdése. Az acél ötvözetkémiája alapvetően szabályozza a fém viselkedését a kovácsolási folyamat minden szakaszában – a tuskóhevítéstől a szerszámfeltöltésig, és a hűtéstől a végső hőkezelésig.

Kovácsolhatóság és melegen megmunkálhatóság

A kovácsolhatóság azt jelenti, hogy az acél milyen könnyen deformálható a kívánt formára repedés vagy szakadás nélkül. Az alacsony széntartalmú sima acélok (pl. AISI 1020) kiváló kovácsolhatósággal rendelkeznek, mert puhák, képlékenyek és széles melegmegmunkálási hőmérsékletű ablakokkal rendelkeznek. Az ötvözettartalom növekedésével – különösen magas króm-, volfrám- vagy magas széntartalom esetén – az kovácsolhatóság csökken, mivel az ötvözet karbidjai és intermetallikusai korlátozzák a műanyag áramlását. Az olyan szerszámacélok, mint a D2 (12% Cr, 1,5% C), nagyon pontos hőmérséklet-szabályozást igényelnek a kovácsolás során, hogy elkerüljék a felületi repedést.

Kovácsolási hőmérséklet tartomány

Minden acélötvözetnek van egy ajánlott kovácsolási hőmérséklet-tartománya. A felső határ túllépése szemcsehatárolvadást (kezdő olvadást) és visszafordíthatatlan károsodást okoz. Az alsó határ alá süllyedés növeli a kétfázisú régióba való kovácsolás kockázatát, ami belső szakadást okoz. Tipikus kovácsolási hőmérséklet-tartományok ötvözettípusonként:

Kovácsolás utáni hőkezelés és ötvözetkémia

A legtöbb ötvözött acél kovácsolás kovácsolás után hőkezelésen megy keresztül, hogy elérje végső mechanikai tulajdonságait. Az ötvözetkémia határozza meg, hogy melyik hőkezelési ciklus a megfelelő, és hogyan reagál az acél. A nagy edzhetőségű ötvözetek, mint például a 4340, 830 °C körüli ausztenitesítési hőmérsékletről olajjal hűthetők, majd 200–600 °C-on temperálhatók a keménység, a szakítószilárdság és az ütésállóság meghatározott kombinációinak elérése érdekében. A 4340 nikkel-, króm- és molibdéntartalma biztosítja, hogy még a 100 mm-t meghaladó keresztmetszetű, nehéz profilú kovácsolások is egyenletes átkeményedést érjenek el, míg a sima szénacélok keménysége jelentős mértékben csökken a felülettől a közepéig azonos metszetméret mellett.

Általános acélötvözetek minőségei és elemi összetételük

Az egyes minőségek és ötvözetösszetételeik megértése áthidalja az elmélet és a gyakorlat közötti szakadékot. Az alábbi táblázat összefoglalja a széles körben használt szerkezeti és ötvözött acélminőségek kémiai összetételét, amelyek közül sok az acélkovácsolás alapvető alapanyaga.

A megfelelő ötvözött acél kiválasztása kovácsolt alkatrészekhez

A megfelelő ötvözött acél kiválasztása a kovácsoláshoz többváltozós mérnöki döntés. Az eljárás során egyensúlyba kell hozni az üzem közbeni teljesítménykövetelményeket a kovácsolhatóság, a hőkezelhetőség, a megmunkálhatóság, a hegeszthetőség és a költségek között. Ritkán létezik egyetlen „legjobb” acél egy adott alkalmazáshoz – a kiválasztás a feszültségek, hőmérsékletek és környezetek adott kombinációjától függ, amellyel az alkatrész találkozik.

A kovácsolt alkatrészek ötvözetének kiválasztásánál a legfontosabb szempontok a következők:

• Metszet mérete és edzhetőség: A nagy keresztmetszetű kovácsolásokhoz nagy edzhetőségű ötvözetek szükségesek. Az AISI 4340-et a Ni-Cr-Mo kombinációval általában 75 mm-t meghaladó kritikus keresztmetszetű alkatrészekhez írják elő, mivel a nehéz szakaszokon megőrzi az átkeményedést.
• Fáradt élettartam: A ciklikus terhelésnek kitett alkatrészek - főtengelyek, hajtókarok, tengelyek - finomszemcsés ötvözött acélok, szabályozott zárványtartalommal. A vákuumos gáztalanított és tiszta acél gyakorlatok vanádium vagy nióbium mikroötvözésével kombinálva hosszabb kifáradási élettartamot biztosítanak.
• Emelt hőmérsékletű szolgáltatás: Ha a kovácsolt alkatrész 400 °C feletti hőmérsékleten működik – turbinatárcsák, szeleptestek, kipufogócsövek –, króm-molibdén-vanádium minőségű vagy nikkel alapú szuperötvözet kovácsolás szükséges a kúszásállósághoz és a szilárdság megőrzéséhez.
• Korrózióállóság: A tengeri vagy vegyi feldolgozási környezet rozsdamentes acél kovácsolást igényel. A 316-os rozsdamentes acél a 304-gyel szemben előnyösebb kloridban gazdag környezetben, molibdéntartalma miatt, amely jelentősen csökkenti a lyukkorrózióra való hajlamot.
• Költség és elérhetőség: A nagy mennyiségű nikkelt, kobaltot vagy molibdént tartalmazó ötvözetek jelentős költségprémiummal járnak. A mérnökök gyakran értékelik, hogy egy alacsonyabb ötvözetű, módosított hőkezeléssel ellátott minőség megfelel-e a specifikációnak, vagy a mikroötvözött HSLA acélok teljesen kiküszöbölik a kovácsolás utáni hőkezelést.

Az acélkovácsoló ipar azon képessége, hogy állandó mechanikai tulajdonságokkal rendelkező alkatrészeket állítson elő nagy gyártási mennyiségek mellett, közvetlenül függ a jól ellenőrzött ötvözetkémiától és a fegyelmezett kovácsolási folyamatirányítástól. A modern szimulációs eszközök lehetővé teszik a kovácsolómérnökök számára, hogy modellezzék a fém áramlását, a hőmérséklet történetét és a végső szemcseszerkezetet, mielőtt egyetlen szerszámot levágnának, az ötvözet ismert termodinamikai és mechanikai viselkedését bemenetként használva. Ez a képesség az ötvözetek kiválasztását egyre precízebb tudománygá teszi, nem pedig empirikus próba és hiba gyakorlattá.
