Mik az acélötvözetek? Típusok, fokozatok és alkalmazások

Mik az acélötvözetek? Közvetlen Válasz

Az acélötvözetek úgy jönnek létre, hogy vasat és szenet egy vagy több további ötvözőelemmel – például krómmal, nikkellel, molibdénnel, vanádiummal, mangánnal vagy volfrámmal – kombinálnak, hogy olyan speciális mechanikai, termikus vagy kémiai tulajdonságokkal rendelkező anyagokat állítsanak elő, amelyeket a sima szénacél önmagában nem képes szállítani. A széles család két fő ágra oszlik: gyengén ötvözött acélok , amelyek 8%-nál kevesebb összes ötvözőelemet tartalmaznak, és erősen ötvözött acélok , amelyek meghaladják ezt a küszöböt, és magukban foglalják a rozsdamentes acélokat és a szerszámacélokat.

Ezen a családon belül az ötvözött acél kovácsolások kritikus ipari rést foglalnak el. Ha az ötvözött acélt kovácsolással alakítják ki – a felforrósított fém nagy nyomás alatti összenyomásával –, az így kapott alkatrészek kifinomult szemcseszerkezetet, kiváló kifáradásállóságot és szűkebb mérettűrést mutatnak, mint az öntvények vagy a megmunkált rudak. Az olaj- és gázipar az űrkutatáson át az űrkutatáson át az energiatermelésig nagymértékben támaszkodik az ötvözött acél kovácsolásokra olyan alkatrészekhez, amelyeknek túl kell viselniük a szélsőséges igénybevételt, hőmérsékletet vagy korrozív környezetet.

Az alábbi szakaszok lebontják a legfontosabb ötvözetcsaládokat, azok összetételét, az egyes ötvözőelemek szerepét, és azt, hogy a kovácsolás hogyan alakítja át a nyers ötvözött acélt nagy teljesítményű alkatrészekké.

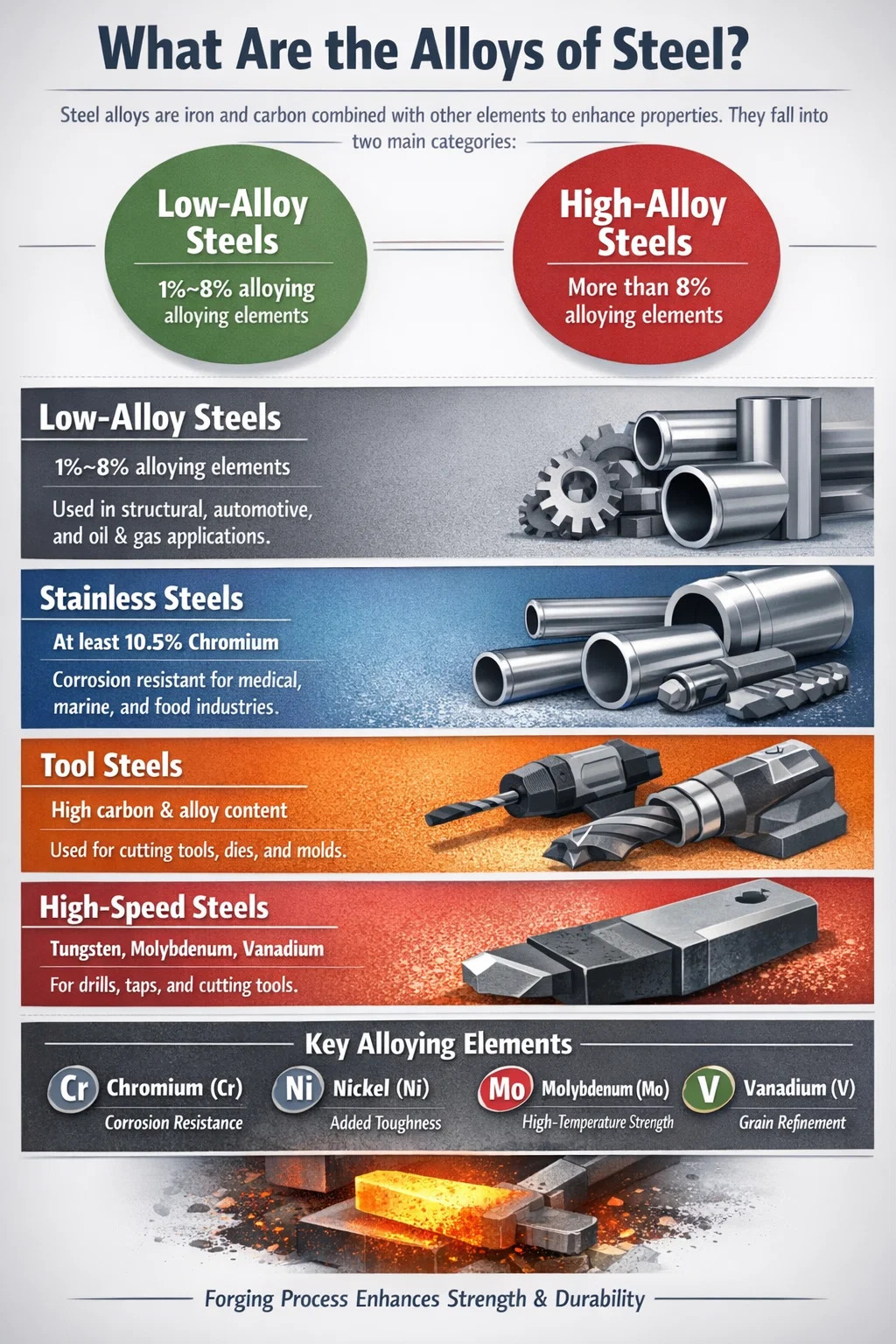

Az acélötvözetek fő kategóriái

Az acélötvözetek osztályozása több egymást átfedő rendszert követ – teljes ötvözettartalom, elsődleges ötvözőelem és végfelhasználás szerint. A mérnökök és vásárlók számára a legpraktikusabb keret az ötvözettartalom szintjének és az elsődleges elem azonosságának kombinációja.

Gyengén ötvözött acélok

Ezek az acélok 1% és 8% közötti összes ötvözőelemet tartalmaznak. Ők a szerkezettervezés, a nyomástartó edénygyártás és a nagyméretű ötvözött acélkovácsolás igáslói. A gyakori minőségek közé tartozik az AISI 4130, 4140, 4340 és 8620. A Grade 4340 kovácsolás például a szakítószilárdságot érheti el. 1080–1470 MPa hőkezeléstől függően, így ideális választás a repülőgép futómű-alkatrészeihez, főtengelyeihez és nagy teherbírású hajtóműveihez.

Erősen ötvözött acélok

Ha az összes ötvözőelem meghaladja a 8%-ot, az acél erősen ötvözöttnek minősül. A kereskedelmileg legjelentősebb részhalmaz a rozsdamentes acél, amelyhez legalább 10,5% króm a passzív oxidréteg kialakítására, amely ellenáll a korróziónak. Ide tartoznak a gyors szerszámacélok, csapágyacélok és hőálló ötvözetek is. A martenzites acélok – egy speciális erősen ötvözött csoport, amely 18–25% nikkelt tartalmaz – rendkívül nagy szilárdságot érnek el (akár 2400 MPa ) martenzites öregedési mechanizmuson keresztül, nem pedig hagyományos kioltó- és temperáló kezeléssel.

Rozsdamentes acélok

A rozsdamentes acél technikailag a nagymértékben ötvözött acél egy részhalmaza, de nagyságrendje és sokfélesége miatt szinte mindig külön tárgyaljuk. A négy fő család az ausztenites (300-as sorozat), a ferrites (400-as sorozat), a martenzites (400-as és 500-as sorozat) és a duplex (2205, 2507). A duplex minőségek egyesítik az ausztenites és ferrites mikrostruktúrákat, és nagyjából kínálnak kétszerese a folyáshatárnak szabványos 316L-es, miközben megőrizte az összehasonlítható korrózióállóságot – ez az oka annak, hogy dominálnak a tengeri olaj- és gázvezetékekben, valamint a szivattyúalkatrészekben, amelyeket gyakran rozsdamentes ötvözött acél kovácsolásként állítanak elő.

Szerszámacélok

A szerszámacélok magas széntartalmú, erősen ötvözött minőségek, amelyeket keménységre, kopásállóságra és megemelt hőmérsékleten történő méretstabilitásra terveztek. A csoportokba tartoznak a vízedzés (W sorozat), az olajedzés (O sorozat), a légedzés (A sorozat), a D-típusú (magas krómtartalmú), a melegmunkás (H sorozat) és a gyorsacélok (M és T sorozat). Az olyan minőség, mint az M2 gyorsacél kb 6% volfrám, 5% molibdén, 4% króm és 2% vanádium , ami kivételes vörös keménységet biztosít a 600°C közelében működő vágószerszámokhoz.

Kulcsfontosságú ötvözőelemek és hatásaik az acélra

Az acélhoz adott minden egyes elem sajátos, előre látható változásokat idéz elő a mikroszerkezetben és a tulajdonságokban. Ezeknek a hatásoknak a megértése elengedhetetlen az ötvözött acél kovácsolásának meghatározásakor, mert a kovácsolási hőmérsékletnek, a hűtési sebességnek és a kovácsolás utáni hőkezelésnek egyaránt figyelembe kell vennie az ötvözet kémiáját.

Az edzhetőség - az acél képessége, hogy adott mélységig edzett - az egyik legkritikusabb paraméter az ötvözött acél kovácsolásoknál. A vastag kovácsolt szakasz, amely nem keményedik meg a magon keresztül, puha belsővel rendelkezik, amely korlátozza a teherbírást. A króm, a molibdén és a mangán mind jelentősen növelik az edzhetőséget, ezért a 4140 (Cr-Mo) és 4340 (Ni-Cr-Mo) minőségeket olyan széles körben írják elő a nagy kovácsolt termékekhez.

Általános ötvözött acélminőségek és valós alkalmazásaik

Az osztályzat kiválasztása ritkán absztrakt – speciális működési feltételek, geometria és költségkorlátok határozzák meg. Az alábbi minőségek a kereskedelmileg legjelentősebb ötvözött acélokat képviselik, amelyek közül sokat rutinszerűen ötvözött acél kovácsolásként dolgoznak fel.

AISI 4140 (króm-molibdén acél)

A mai gyártás talán legsokoldalúbb gyengén ötvözött acélja, a 4140 kb 0,95% króm és 0,20% molibdén 0,38-0,43% szén mellett. Edzett és temperált állapotban 850-1000 MPa szakítószilárdságot ér el, jó kifáradásállósággal. Tengelytengelyekhez, szivattyútengelyekhez, tengelykapcsolókhoz, dugattyúrudakhoz és fogaskerekekhez használják. Ötvözött acél kovácsolásként 4140 alkatrész található az olajmezőben – fúróperemekben, aljzatokban és kelly rudakban –, mivel a minőség ellenáll a torziós kifáradásnak a fúrólyuk környezetben.

AISI 4340 (nikkel-króm-molibdén acél)

A hozzáadás kb 1,65-2,00% nikkel a 4340-es Cr-Mo alaphoz drámaian javítja a szívósságot és az átkeményedést a nagy szakaszokon. Ez a minőség az űrrepülésben használt szerkezeti kovácsolások szabványa, beleértve a válaszfalakat, szárnyszerelvényeket és futómű alkatrészeket. Hőkezelhető 1470 MPa minimális szakítószilárdságig, miközben –40°C-on megtartja a Charpy ütési értékeit 20 J felett. Az AMS 6415 és az AMS 6414 az űrrepülés beszerzési előírásai ehhez a minőséghez, utóbbinál a kiváló tisztaság érdekében vákuumíves újraolvasztást (VAR) igényel.

AISI 8620 (nikkel-króm-molibdén karburáló acél)

A 8620-as fokozat edzett acél. Alacsony széntartalma (0,18–0,23%) szívósan tartja a belső teret, míg a felület 0,8–1,0%-os széntartalommal történő karburálása kemény, kopásálló tokot hoz létre. A karburálás és az oltás után eléri a felületi keménységet 58–62 HRC , míg a mag 25-35 HRC-n marad. A fogaskerekek, fogaskerekek és vezérműtengelyek klasszikus 8620-as ötvözött acél kovácsolási alkalmazások az autóiparban és a nehézgépgyártásban.

AISI 52100 (magas széntartalmú króm csapágyacél)

Kb 1,0% szén és 1,5% króm , 52100 a gördülő érintkező kifáradás élettartamára tervezték csapágypályákban és golyókban. Edzés után 60-64 HRC felületi keménységet ér el. Kivételesen szigorú tisztasági követelményei – alacsony kén-, foszfor-, oxigén- és zárványtartalom – azt jelenti, hogy az 52100-at gyakran elektrosalak újraolvasztással (ESR) állítják elő. A kovácsolt csapágygyűrűk az 52100-ban felülmúlják a megmunkált rúdkészletet a gyűrű geometriájához való kedvező szemcseáramlási igazodás miatt.

P91 és P92 (9% króm kúszásálló acél)

A P91 (9Cr-1Mo-V-Nb) és a P92 (9Cr-2W-0.5Mo-V-Nb) króm-molibdén acélok, amelyeket 565°C feletti erőművek gőzrendszereihez terveztek. A szeleptestekben, gőzkamrákban és turbinaházakban használt P91 kovácsolt anyagoknak meg kell őrizniük a mikroszerkezeti stabilitást a tervezett élettartam alatt 200.000 óra . Ezek a minőségek gondos hegesztés- és kovácsolás utáni hőkezelést igényelnek (általában 760 °C-os normalizálás és 760 °C-os temperálás), hogy elérjék a megfelelő temperált martenzit mikrostruktúrát.

Hadfield Manganese Steel (1.3401 osztályú / ASTM A128)

A Hadfield acél kb 11-14% mangán és 1,0-1,4% szén . Meghatározó jellemzője az ausztenites munkakeményedés: ütési vagy nyomóterhelés hatására a felület nagyjából 200 HB-ról 550 HB fölé keményedik, miközben a tömb szívós marad. A törőpofák, a vasúti kereszteződések és a kotrókanál fogai erre a tulajdonságra támaszkodnak. Mivel a Hadfield acélt nehéz kovácsolni (a deformáció során megkeményedik), a legtöbb nagy Hadfield alkatrészt kovácsolás helyett öntötték.

Miért alakítja át a kovácsolás az ötvözött acél teljesítményét?

A kovácsolás nem csak formázási művelet, hanem kohászati folyamat. Amikor az ötvözött acélt a kovácsolási hőmérsékleti tartományra hevítik (általában 1050-1250°C minőségtől függően) és nyomás alatt deformálódik, több egyidejű javulás következik be a fém belső szerkezetében.

Gabonafinomítás

Az öntés során durva, véletlenszerűen orientált szemcsék képződnek dendrites szegregációval. A kovácsolás ezt a szerkezetet ismételt alakváltozási és átkristályosítási ciklusok révén lebontja. Az eredmény egy finom, egyenlő tengelyű szemcseszerkezet – jellemzően 5–8 ASTM szemcseméret –, amely ellenáll a repedés keletkezésének és továbbterjedésének. A finomszemcsés ötvözött acél kovácsolások folyamatosan mutatnak 15-25%-kal nagyobb kifáradási szilárdság mint az azonos ötvözet-összetételű egyenértékű öntvények.

Szabályozott gabonaáramlás

Egy kovácsolt alkatrészben a szemcseáramlási vonalak – vagy „szálvonalak” – követik az alkatrész alakjának kontúrját, hasonlóan a fa erezetéhez, amely egy ág alakját követi. Ez különösen kritikus az olyan ötvözött acél kovácsolásoknál, amelyeket forgó alkatrészekben használnak, mint például a főtengelyek és a fogaskerekek nyersdarabjai, ahol a fő feszültségirány igazodik a szemcseáramláshoz, maximalizálva a szilárdságot és a fáradtságállóságot. A megmunkált rúd forgattyús tengelye átvág a szemcseáramlási vonalakon, gyengébb keresztirányú tulajdonságokat tárva fel pontosan a nagy igénybevételnek kitett helyeken.

Porozitás és zárványzárás

Az öntött bugák zsugorodási porozitást és gázpórusokat tartalmaznak. A kovácsolás során fellépő nyomóerők – amelyeket nagy hidraulikus prések esetén elérhetnek 50 000–80 000 tonna — ezeket a pórusokat össze kell hegeszteni, és a nem fémes zárványokat finomabb, szétszórtabb húrokká osztani. A belső üregek záródását a kovácsolás redukciós aránya méri: a 4:1 redukciós arány általában a minimálisan szükséges a megfelelő porozitási záráshoz, míg a kritikus légi és űrhajózási ötvözött acél kovácsolások gyakran 6:1 vagy magasabb arányt írnak elő.

Mechanikai tulajdonságok javítása – számszerűsítve

A 4340 ötvözött acél öntött és kovácsolt állapotának összehasonlító adatai konkrétan szemléltetik a javulást:

• Szakítószilárdság: öntött ~900 MPa vs. kovácsolt ~1080 MPa (edzett és temperált)
• Folyékonyság: Öntött ~700 MPa vs. Kovácsolt ~980 MPa
• Charpy ütés (hosszirányú): öntött ~20 J vs. Kovácsolt ~60-80 J
• Fáradási határ (forgó hajlítás): öntött ~380 MPa vs kovácsolt ~480 MPa

Ezek a különbségek megmagyarázzák, hogy a biztonság szempontjából kritikus alkatrészeket – nyomástartó edénykarimákat, turbinatárcsákat, autótengelyek tengelyeit – miért gyártják szinte kizárólag ötvözött acél kovácsolásként, nem pedig öntvényként.

Az ötvözött acélhoz használt kovácsolási eljárások típusai

Nem minden kovácsolás egyforma, és a kiválasztott eljárás jelentősen befolyásolja a kész ötvözött acél kovácsolás mikroszerkezetét, mérettűrését és költségét.

Nyitott kovácsolás (ingyenes kovácsolás)

A tuskó lapos vagy egyszerűen formázott matricák között van összenyomva teljes burkolat nélkül. Ezt az eljárást nagy, kis térfogatú alkatrészeknél alkalmazzák: tengelyek ig 15 méter hosszú , több méter átmérőjű gyűrűk és blokkok nyomástartó edényekhez vagy turbinatárcsákhoz. A nyitott kovácsolás lehetővé teszi a kezelő számára a munkadarab többszöri áthelyezését, ami nagy redukciós arányt és kiváló belső szilárdságot ér el. Az energiatermelésre (turbina rotorok, generátortengelyek) és a nehéziparra szánt ötvözött acélkovácsolások többsége nyitott kovácsolás.

Zárt-matrica (benyomás-matrica) kovácsolás

Az ötvözött acél formázott szerszámüregekbe van bezárva, amelyek arra kényszerítik a fémet, hogy kitöltse a lenyomat geometriáját. Ez az eljárás alkalmas közepesen bonyolult formákhoz nagy mennyiségben, mint például autóipari hajtórudak, fogaskerekek nyersdarabjai, szeleptestek és karimák. Mérettűrései ±0,5 mm vagy jobbak elérhetőek. A szerszámköltségek magasak – egy kovácsolószerszám-készlet hajtórúdhoz mérettől és összetettségtől függően 50 000–200 000 dollárba kerülhet –, de a darabonkénti költségek meredeken csökkennek a mennyiségtől függően.

Ring Rolling

Speciális kovácsolási eljárás, amelynek során az üreges előforma falvastagságát fokozatosan csökkentik, és átmérőjüket kiterjesztik a hajtott henger és a görgő között. A gyűrűs hengerlés folytonos, kerületi szemcseáramlással varratmentes gyűrűket állít elő, amelyek ideálisak a csapágypályákhoz, karimákhoz, fogaskerekekhez és nyomástartó edényfúvókákhoz. A 4140, 4340 és F22 (2,25Cr-1Mo) minőségben gyűrűhengerléssel előállított ötvözött acél kovácsolások az olaj- és gázkútfej-berendezések és az ipari sebességváltók szabványos alkatrészei.

Izoterm és közel izoterm kovácsolás

A keskeny, melegen megmunkált ablakokkal rendelkező ötvözetek esetében – beleértve a magasan ötvözött szerszámacélokat, titánötvözetek és nikkel-szuperötvözetek – a szerszámokat a munkadarab hőmérsékletéhez közel melegítik, hogy minimalizálják a termikus gradienseket és megakadályozzák az idő előtti keményedést. Ez az eljárás kivételesen konzisztens mikrostruktúrákat hoz létre, de melegített szerszámokat igényel (gyakran 900-1100°C ) és lassabb préselési sebesség, jelentősen megnövelve a költségeket. A közel háló alakú izoterm kovácsolás minimálisra csökkenti a megmunkálási ráhagyást, ami akkor hasznos, ha maga az ötvözet drága.

Hőkezelése Ötvözött acél kovácsolás

A kovácsolás beállítja a szemcseszerkezetet; a hőkezelés meghatározza a végső mikroszerkezetet és a mechanikai tulajdonságokat. Az ötvözött acél kovácsolásoknál a három fő kezelési folyamat a normalizálás, a kioltás és a temperálás (Q&T), valamint az izzítás.

Normalizálás

A kovácsolást a felső kritikus hőmérséklet (Ac3) fölé 30-50°C-ra melegítik, és levegővel hűtik. Ez finomítja a szemcseszerkezetet, enyhíti a maradék kovácsolási feszültségeket, és egységes perlit-ferrites mikrostruktúrát hoz létre. A Normalized 4140 körülbelül húzószilárdságot ér el 655–860 MPa , számos szerkezeti alkalmazáshoz megfelelő további kezelés nélkül. A normalizálás a megmunkálhatóságot is javítja a kovácsolt állapothoz képest.

Edzés és temperálás

A Q&T a maximális szilárdságot és szívósságot igénylő ötvözött acél kovácsolások standard kezelése. A kovácsolás ausztenitizált (általában 840-870 °C a legtöbb Cr-Mo minőségnél), majd gyorsan lehűtjük olajban vagy vízben, hogy martenzit képződjön, majd 540–650 °C-on temperáljuk a ridegség csökkentése érdekében, miközben a szilárdság nagy részét megtartjuk. Az 540 °C-on edzett 4340-es kovácsolás körülbelül 1470 MPa szakítószilárdságot és 1172 MPa folyáshatárt ér el; A 650°C-on végzett temperálás a szilárdságot körülbelül 1030 MPa-ra csökkenti, de az ütésállóságot ~28 J-ról ~80 J-ra emeli – ez a klasszikus szilárdság-szívósság kompromisszum.

Megoldás izzítása rozsdamentes ötvözött acél kovácsolásokhoz

Az ausztenites rozsdamentes kovácsolt anyagok (304, 316, 321) oldatos izzítást igényelnek 1040-1120°C ezt követi a gyors vízhűtés a króm-karbidok feloldása és a teljes korrózióállóság helyreállítása érdekében. Ha az ausztenites rozsdamentes acélt lassan lehűtik az érzékenyítési tartományon (425–870 °C) a kovácsolás után, a króm-karbidok kicsapódnak a szemcsehatárokon, kiürítik a szomszédos krómzónákat, és érzékenyek lesznek a szemcseközi korrózióra – ezt a jelenséget érzékenyítésnek nevezik. Az oldat megfelelő izzítása kiküszöböli ezt a kockázatot.

Csapadék keményedés (öregedés)

Csapadékban keményedő rozsdamentes acélokra (17-4 PH, 15-5 PH) és martenzit acélokra alkalmazva az öregítés magában foglalja a kovácsolás meghatározott hőmérsékleten tartását – jellemzően 480-620 °C — finom intermetallikus vegyületek kicsapására (rézben gazdag csapadék 17-4 PH-ban; Ni3Mo, Ni₃Ti martenzites acélban), amelyek blokkolják a diszlokációs mozgást és növelik a keménységet és szilárdságot. 17-4 PH H900 állapotban (482°C-on öregített) 1310 MPa szakítószilárdságot és 1170 MPa hozamot ér el, jó korrózióállóság mellett – így népszerű a repülőgépek szerkezeti ötvözött acélkovácsainál, ahol a súlycsökkentés számít.

Az ötvözött acél kovácsolt termékek vizsgálati és minőségi szabványai

Mivel az ötvözött acélkovácsolások gyakran biztonsági szempontból kritikusak, a minőségi követelmények szigorúak, és jellemzően az ipari szabványok, a vevői előírások és a kódok határozzák meg őket.

Vonatkozó szabványok és előírások

• ASTM A105 — Szénacél ötvözött acélkovácsolás környezeti hőmérsékletű csővezeték-alkatrészekhez
• ASTM A182 — Kovácsolt vagy hengerelt ötvözet és rozsdamentes acél csőkarimák és szerelvények magas hőmérsékletű kiszolgáláshoz
• ASTM A336 — Ötvözött acél kovácsolás nyomás alatti és magas hőmérsékletű alkatrészekhez
• ASTM A508 — Edzett és edzett ötvözött acél kovácsolás nyomástartó edényekhez, beleértve az atomreaktor tartályait is
• AMS 6415 / AMS 6414 — Repüléstechnikai ötvözött acél kovácsolási előírások a 4340-es osztályhoz
• EN 10250 — Európai szabvány az általános mérnöki célokra szolgáló nyitott acélkovácsolásokhoz
• API 6A — Kútfej és karácsonyfa berendezés, amely ötvözött acélból kovácsolt szeleptesteket és orsókat takar

Roncsolásmentes vizsgálati módszerek

A nagyméretű ötvözött acél kovácsolásokat rutinszerűen több roncsolásmentes értékelési (NDE) módszernek vetik alá:

• Ultrahangos tesztelés (UT) — Magas frekvenciájú hanghullámok segítségével érzékeli a belső hibákat (porozitás, zárványok, átlapolások). Az érzékenység általában úgy van kalibrálva, hogy érzékelje az 1,6 mm átmérőjű, sík fenekű (FBH) reflektorokat repülőgép-alkatrészek esetében.
• Mágneses részecskék vizsgálata (MPI) — Mágneses tér és vaspor vagy fluoreszkáló részecskék alkalmazásával érzékeli a felületi és felületközeli folytonossági hiányokat ferromágneses ötvözött acélkovácsolásoknál.
• Folyadék áthatoló teszt (PT) — Nem ferromágneses rozsdamentes ötvözött acél kovácsolásokhoz használják a felülettörési hibák észlelésére.
• Radiográfiai vizsgálat (RT) — Röntgen- vagy gamma-vizsgálat összetett geometriájú kovácsolásoknál, ahol az UT hozzáférés korlátozott.

A mechanikai tulajdonságok ellenőrzése – szakítószilárdság, hozam, nyúlás, területcsökkentés, Charpy-ütés – mindig kötelező a hőreprezentatív tesztszelvényeknél. A több helyen végzett keménységmérések megerősítik a hőkezelés egyenletességét a kovácsolás keresztmetszetén keresztül.

Ötvözött acélkovácsolás a kulcsfontosságú iparágakban

Az ötvözött acél kovácsolt termékek iránti kereslet széles körben megoszlik a nehéziparok között, amelyek mindegyike eltérő ötvözetpreferenciával rendelkezik, amelyet a működési környezet vezérel.

Olaj és Gáz

A kútfejű karácsonyfákat, szeleptesteket, karimákat és tenger alatti csatlakozóagyakat ötvözött acél kovácsolásként gyártják, olyan minőségben, mint az F22 (2,25Cr-1Mo), az F91 (9Cr-1Mo) és a duplex rozsdamentes 2205. A tenger alatti alkatrészeknek ellenállniuk kell a nyomásnak. 15 000 psi és –29 °C és 180 °C közötti hőmérsékleten, miközben ellenáll a H2S-indukált szulfidfeszültség-repedésnek (SSC). A NACE MR0175 / ISO 15156 maximális keménységi határértékeket határoz meg (általában 22 HRC maximum ) ötvözött acélkovácsolásokhoz savanyú üzemi környezetben az SSC megelőzésére.

Áramtermelés

A szén-, gáz- és atomerőművek gőzturbina rotorjai, generátortengelyei és szeleptestei a legnagyobb és legigényesebb ötvözött acél kovácsolások közé tartoznak. Egyetlen alacsony nyomású turbina rotor egy 1000 MW-os gőzturbinához több mint 70 tonna és 100 órás ultrahangos vizsgálatot igényelnek. A használt minőségek közé tartozik a 26NiCrMoV14-5, 30CrMoV9, valamint az ultra-szuperkritikus üzemeknél a módosított 9–12%-os Cr-acélok (P91, P92, CB2).

Repülés és védelem

A futóműveket, a működtető dugattyúkat, a szerkezeti válaszfalakat és a motortartókat ötvözött acél kovácsolásként gyártják 4340, 300M (4340 módosított 4340 magasabb szilícium és vanádium), Aermet 100 és 17-4 PH minőségben. A 300M nagyobb szakítószilárdságot ér el 1930 MPa jó törésállósággal (KIC > 66 MPa√m), így a kereskedelmi és katonai repülőgépek standard futóművei. Az összes repülőgép-ipari ötvözött acél kovácsolt anyagra teljes körű nyomonkövetési követelmények vonatkoznak az olvadékhőtől a kész alkatrészig.

Gépjárművek és nehézgépek

A főtengelyeket, a hajtórudakat, a vezérműtengelyeket, a kormánycsuklókat, a kerékagyakat és a differenciálgyűrűs fogaskerekeket zárt ötvözetű acélkovácsolásként gyártják. A globális autóipari kovácsolási piac felülmúlta 80 milliárd USD 2023-ban az ötvözött acél képviseli a legnagyobb volumenű szegmenst. A mikroötvözött HSLA-minőségek (1548-as vanádium-, nióbium-tartalmú acélok) piaci részesedést szereztek, mert a kovácsolási hőmérsékletről külön Q&T lépés nélkül, szabályozott hűtéssel érik el a szükséges szilárdságot – csökkentve az energiafogyasztást és a gyártási költségeket.

Bányászat és Építőipar

A vödörfogak, a törőkalapácsok, a bányászati ​​ajkak és a fúrószárak kopásálló minőségű ötvözött acél kovácsolást használnak. A zúzókalapácsokra jellemző a 400-500 HB-ig hőkezelt, közepesen magas széntartalmú (0,35-0,50% C) króm-molibdén ötvözött acél. A forgófúrók 4145H vagy módosított 4145 minőségű ötvözött acél kovácsolást használnak, hőkezelve, hogy megfeleljenek az API specifikáció 7-1 követelményeinek a fúrószerszám csatlakozásokra vonatkozóan.

Hogyan válasszuk ki a megfelelő ötvözött acélt a kovácsolt alkatrészekhez

A kovácsolt acél ötvözött acél kiválasztása többváltozós mérnöki döntés. A következő keretrendszer a legkritikusabb kiválasztási kritériumokat fedi le.

1. lépés: Határozza meg a stressz állapotot és a szükséges erőszintet

Szakító, kifáradás, torziós vagy ütési terhelés? A forgó tengely ciklikus hajlítást és csavarodást észlel – a kifáradási szilárdság szabályozza, és a tiszta, finom szemcsés és nagy tisztaságú ötvözött acél kovácsolásokra mutat. A nyomástartó edény héja biaxiális húzófeszültséget észlel emelt hőmérsékleten – a kúszási ellenállás és a törési szívósság szabályozza, ami olyan Cr-Mo minőségekre mutat, mint az F22 vagy az F91.

2. lépés: A környezet felmérése

A kovácsolt anyag érintkezik-e korrozív folyadékokkal, savanyú gázzal, tengervízzel vagy oxidáló gázokkal emelt hőmérsékleten? A savanyú szolgáltatás keménységi határértékeket és NACE-megfelelőséget követel meg. A tengeri környezetben szükség lehet duplex rozsdamentes ötvözött acél kovácsolásra. Az oxidáló, magas hőmérsékletű környezetben 9% feletti krómtartalom szükséges a megfelelő oxidációs ellenálláshoz.

3. lépés: Vegye figyelembe a metszet méretét és keményíthetőségét

A 25 mm átmérőjű tengelyt egyszerű 4140-el lehet átedezni. Az 500 mm átmérőjű kovácsoláshoz sokkal nagyobb edzhetőségű minőségre van szükség – 4340, vagy ideális esetben egy nikkelezett változatra –, hogy a mag elérje a kívánt keménységet az edzés után. Az elemzés elsődleges eszközei a Grossmann keményíthetőségi diagramjai és a Jominy végkioltási adatai a jelölt minőségekhez.

4. lépés: A hegeszthetőség értékelése

Ha a kovácsolást csővezetékhez vagy lemezhez hegesztik, a szén-egyenérték (CE) szabályozza a hidrogén okozta repedés kockázatát. A CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 IIW képletnek kisebbnek kell lennie 0,40% hegesztéshez előmelegítés nélkül; Az e feletti fokozatok előmelegítést, áthaladási hőmérséklet-szabályozást és hegesztés utáni hőkezelést (PWHT) igényelnek, ami költséget és ütemezést jelent.

5. lépés: A megmunkálhatóság és a költség tényezője

A magas ötvözetű és nagy keménységű minőségek lassabban megmunkálnak, és gyorsabban kopnak a szerszámok, ami növeli az alkatrészenkénti megmunkálási költséget. 4140 gép nagyjából 40%-kal gyorsabb mint 4340 azonos hőkezelt állapotban. A szerszámacélok és az erősen ötvözött rozsdamentes minőségek mindenhol keményfém szerszámokat igényelnek. Az ötvözött acél kovácsolás összköltsége magában foglalja a nyersanyagot, a kovácsolást, a hőkezelést, a megmunkálást és az ellenőrzést – és az ötvözetválasztás mindezekre hatással van.

Új trendek az ötvözött acél kovácsolások terén

Az ötvözött acél kovácsolási ipar nem statikus. Az anyagfejlesztések és az eljárási innovációk tovább bővítik az elérhető lehetőségeket.

Mikroötvözött HSLA acélok a Q&T minőségek helyére

A kis mennyiségű vanádiumot (0,06–0,12%), nióbiumot (0,03–0,06%) vagy titánt tartalmazó nagy szilárdságú, alacsony ötvözetű (HSLA) minőségek 550–700 MPa folyáshatárt érnek el közvetlenül a kovácsolási hőmérsékletről történő szabályozott hűtés után, kiküszöbölve a különálló kioltási és temperálási ciklust. Ez energiát takarít meg, csökkenti a torzítás kockázatát és lerövidíti az átfutási időt. Gyorsan alkalmazták az autóipari hajtókarokat és a teherautó tengelygerendákat.

Tisztaság és vákuumkohászat

Az űrrepülés és az energetikai alkalmazások kifáradási élettartamának növelése iránti igény az ötvözött acél kovácsolás gyártóit a vákuum-indukciós olvasztás (VIM), majd ezt követően a vákuumíves újraolvasztás (VAR) vagy az elektrosalak újraolvasztás (ESR) felé tolja. A VIM VAR kettős olvadású ötvözött acél oxigéntartalma alacsonyabb 10 ppm és a kén 5 ppm alatt van, szemben a 20–30 ppm oxigénnel a szabványos elektromos ívkemencékben és az üstös finomítási gyártásban. A nem fémes zárványok számának csökkenése közvetlenül a nagy ciklusú kifáradási élettartam javulását eredményezi – néha 2-3-szorosára.

Szimulációvezérelt kovácsolás fejlesztés

A kovácsolási folyamatok végeselemes modellezése (FEM) olyan szoftverekkel, mint a DEFORM, FORGE vagy Simufact, most lehetővé teszi a kovácsoló mérnökök számára, hogy bármilyen fizikai próba előtt megjósolják a fémáramlást, a deformációeloszlást, a hőmérséklet alakulását és a szerszámbetöltést. Ez csökkenti az új ötvözött acél kovácsolási tervekhez szükséges kovácsolási kísérletek számát 5–10 iterációról sok esetben 1–2-re, jelentősen csökkentve a fejlesztési költségeket és a piacra kerülési időt.

Fenntartható kovácsolási gyakorlatok

Az ötvözött acélgyártásban már az elektromos ívkemencék (EAF) acélgyártás a hulladék felhasználásával dominálnak. A következő hullám a földgáztüzelésű fűtést indukciós fűtéssel vagy elektromos ellenállásos kemencékkel helyettesíti a tuskófűtéshez, csökkentve ezzel a kovácsoló üzem CO₂-kibocsátását. Számos európai kovácsoló cég elkötelezte magát szénsemlegességi célok 2040-ig , a fűtés villamosításával, mint elsődleges karral. Ugyanakkor a hálóhoz közeli kovácsolás – minimálisra csökkenti a megmunkálás során eltávolított anyagok mennyiségét – csökkenti az anyagpazarlást, ami a speciális ötvözött acél költsége miatt fontos.
