Hogyan kovácsolják az acélt? Eljárások, technikák és alkalmazások

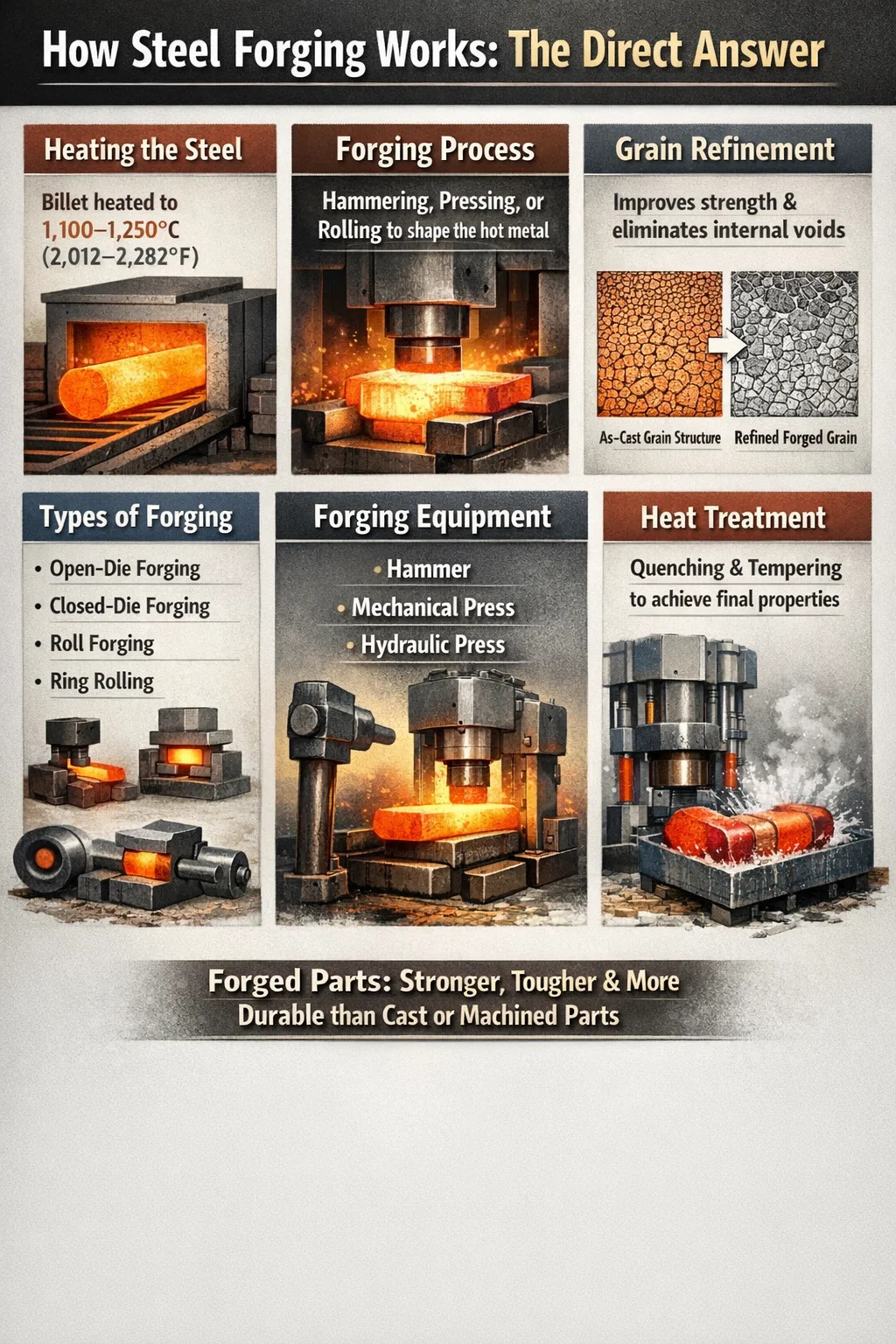

Hogyan működik az acélkovácsolás: a közvetlen válasz

Acél kovácsolás Az acél alakításának folyamata nyomóerő alkalmazásával – akár kalapálással, préseléssel vagy hengerléssel –, miközben a fémet olyan hőmérsékletre hevítik, amely képlékenysé és megmunkálhatóvá teszi, de nem olvad meg. Az eredmény egy rész kiváló mechanikai tulajdonságok az öntött vagy megmunkált alkatrészekhez képest, mert a kovácsolási eljárás finomítja a belső szemcseszerkezetet és megszünteti a belső üregeket.

Gyakorlatilag az acéltuskót vagy tuskót a közé melegítik 1100 °C és 1250 °C (2012°F – 2282°F) melegkovácsoláshoz – ez a leggyakoribb ipari módszer –, majd prés vagy kalapács alá helyezzük, amely a kívánt alakra deformálja. Az formázott alkatrészt ezután ellenőrzött körülmények között lehűtik, és megmunkálással, hőkezeléssel vagy felületkezeléssel befejezik.

Ez nem egyetlen technika, hanem kapcsolódó folyamatok családja. Az alkatrész geometriájától, a gyártási mennyiségtől, a szükséges tűrésektől és az anyagminőségtől függően a gyártók a nyitott kovácsolás, a zárt sajtolás (nyomószerszám) kovácsolás, a hengeres kovácsolás, a gyűrűhengerlés vagy az izoterm kovácsolás közül választhatnak. Mindegyik más-más kompromisszumot kínál az anyagfelhasználás, a szerszámköltség, a méretpontosság és az elérhető összetettség között.

Nyersanyag: A megfelelő acél kiválasztása kovácsoláshoz

Nem minden acélminőség kovácsol egyformán. A széntartalom, az ötvözőelemek és az olvadék tisztasága egyaránt befolyásolja, hogy az anyag hogyan áramlik nyomás alatt, és milyen tulajdonságokat ér el a kész alkatrész. Az kovácsolható acélokat a következőképpen csoportosítjuk:

• Alacsony széntartalmú acélok (0,05–0,30% C): Nagyon rugalmas és könnyen kovácsolható; olyan szerkezeti részekhez, csavarokhoz és tengelyekhez használják, amelyek nem igényelnek extrém keménységet.
• Közepes széntartalmú acélok (0,30-0,60% C): A kovácsolóipar igáslova; Az olyan minőségeket, mint az AISI 1040 és 4140 használják főtengelyekhez, hajtórudakhoz, fogaskerekekhez és tengelyekhez.
• Magas széntartalmú acélok (0,60–1,00% C): Keményebb és erősebb, de érzékenyebb a kovácsolás közbeni repedésre; rugókhoz, sínekhez és vágószerszámokhoz használják.
• Ötvözött acélok (4000, 8000 sorozat): A króm-, molibdén-, nikkel- és vanádium-adalékok javítják a keménységet és a szívósságot; gyakori az űrhajózásban és a nehézgépekben.
• Rozsdamentes acélok (300-as és 400-as sorozat): Nagyobb kovácsolási nyomást és szigorúbb hőmérsékletszabályozást igényelnek; vegyi, élelmiszer-feldolgozási és orvosi alkalmazásokban használják.

A kovácsanyag körrudakként, hengerelt rúdanyagból kivágott tuskóként vagy nagyon nagy alkatrészekhez való tuskó formájában érkezik. Az autóipari alkatrészek tuskótömege jellemzően a 0,5 kg-tól 30 kg-ig , míg a nagy ipari kovácsolások – például a turbinatengelyek vagy a nyomástartó edények karimái – több tonnás tuskóból is kiindulhatnak.

Az acél melegítése: hőmérséklet, kemencék és vízkőszabályozás

A hevítés az, ahol a kovácsolás valójában elkezdődik, és sokkal jobban irányítható, mint azt a tűzből kihúzott izzó rúd képe sugallja. Ha a hőmérsékletet – akár 50°C-kal is – rosszul állítja be, megrepedt kovácsoltság, túlzott szerszámkopás vagy az ellenőrzés meghiúsult részei lehetnek.

Kovácsolási hőmérséklet-tartományok acéltípusonként

Az ipari kovácskemencék gáztüzelésű forgótüzelésű kemencék, tolókemencék vagy indukciós fűtési rendszerek. Az indukciós hevítés dominánssá vált a kisebb tuskó nagy mennyiségben történő előállításánál, mivel egy 50 mm átmérőjű tuskót kovácsolási hőmérsékletre melegít. 60 másodperc alatt , szinte teljesen megszünteti a felületi hámlást, és durván használja 30-40%-kal kevesebb energia mint az egyenértékű gázkemencés rendszerek.

A vízkő – a gázkemencés fűtés során a felületen képződő vas-oxid réteg – állandó probléma. Ha a vízkő a szerszám érintkezésével belenyomódik az alkatrész felületébe, az további megmunkálást igénylő felületi hibákat hoz létre, vagy selejtezést okoz. Nagynyomású vízkőmentesítő fúvókák üzemelnek a 150-200 bar A préssorokon alapfelszereltség, hogy közvetlenül azelőtt letörjenek, mielőtt a tuskó belép a szerszámba.

Nyitott kovácsolás: Rugalmasság nagy és egyedi alkatrészekhez

A nyitott kovácsolás - más néven szabad kovácsolás vagy kovácskovácsolás - lapos, V-alakú vagy egyszerű kontúros szerszámokat használ, amelyek nem zárják be a munkadarabot. A kezelő vagy az automata rendszer minden egyes préslöket között elforgatja és áthelyezi a tuskót, fokozatosan alakítva a kívánt formára. Ez a technika óriási rugalmasságot biztosít a kovácsműhelynek: egyetlen lapos szerszámkészlet tetszőleges számú különböző alkatrészformát készíthet egyszerűen a munkadarab kezelésének megváltoztatásával.

A nyitott szerszámos kovácsolás a választott módszer olyan alkatrészekhez, amelyek túl nagyok a zárt matricákhoz – turbina rotor tengelyei, hajócsavartengelyei, nagy karimák, nyomástartó edényhéjak és hengerek. Az így előállított alkatrészek súlya néhány kilogrammtól akár több száz tonna . A Kínai Második Nehézipari Csoport 300 milliós présgépe az egyik legnagyobb a világon, amely alkalmas titán és acél alkatrészek kovácsolására atomerőművek és repülőgép-szerkezetek számára.

A nagy tengelyek folyamata általában így néz ki:

1. A tuskót öntjük és hagyjuk megszilárdulni; a felső (felszálló) és alsó (fenéki) szegregációval és üregekkel rendelkező részek le vannak vágva, és eltávolítják a 20-25%-a az eredeti tuskótömegnek .
2. A megmaradt tuskót újra felmelegítik és felborítják (axiálisan összenyomják), hogy lebontsák az öntött szemcseszerkezetet és lezárják a belső üregeket.
3. A tuskót a prés alatt kihúzzák (megnyújtják), a löketek között fokozatosan elforgatva az anyag egyenletes megmunkálását.
4. A nagy darabokhoz többszöri újramelegítés szükséges, hogy a munkahőmérséklet a kovácsolási határérték felett maradjon.
5. A durva kovácsolást durván megmunkálják a felületi egyenetlenségek eltávolítására, és ultrahanggal ellenőrzik a belső hibákat.

Az anyagfelhasználás a nyitott szerszámos kovácsolásnál alacsonyabb, mint a zárt sajtolásnál – jellemzően 60-75% a kiinduló tuskósúlyból a kész kovácsolásba kerül. A többit eltávolítják terményként, lerakódásként és megmunkálási készletként. Ennek ellenére a nagyon nagy vagy egyedi alkatrészek esetében az alacsony szerszámköltségek miatt a nyitott szerszám az egyetlen gazdaságilag életképes megoldás.

Zárt szerszámos kovácsolás: precíziós és nagy volumenű gyártás

A zárt szerszámos kovácsolás – más néven nyomószerszámos kovácsolás – egymáshoz illesztett felső és alsó matricafeleket használ, amelyek pontosan a kész alkatrész negatív benyomását tartalmazzák. A prés zárásakor a felmelegített acéltuskó kitölti a szerszámüreget, és felveszi a lenyomat pontos alakját. A felesleges fém egy vékony, flash nevű gyűrűvé préselődik ki, amelyet később levágnak.

Ez a domináns módszer a szerkezeti és mechanikai alkatrészek nagy volumenű gyártásához: autóipari hajtókarok, kormánycsuklók, kerékagyak, repülőgép szárnyak és kéziszerszámok. A modern zárt szerszámos kovácsolással mérettűrések érhetők el ±0,5 mm vagy szorosabb közepes méretű alkatrészeken, jelentősen csökkentve a későbbi megmunkálást az öntéshez képest.

A Multi-Station Die Sequence

Az összetett alkatrészeket ritkán kovácsolják végleges formára egyetlen ütéssel. A szerszámblokk több lenyomatállomásra van felosztva, amelyek sorrendben vannak elrendezve:

• Teljesebb benyomás: Hosszanti irányban újraelosztja a fémet, csökkentve a keresztmetszetet bizonyos pontokon.
• Edger benyomás: Összegyűjti a fémet meghatározott zónákban, és durván formálja a keresztmetszeti profilt.
• Blokkoló benyomás: Előalakítja a munkadarabot olyan formára, amely nagyon hasonlít a végső alkatrészre, de nagyobb rádiuszokkal és nagyobb huzattal.
• Befejező benyomás: Végleges geometriájba hozza az alkatrészt, finom részleteket és szűk sugarakat képezve. Itt jön létre a Flash.

Egy tipikus autóipari hajtórúdnál az AISI 4140-ben a teljes szekvencia – a tuskó behelyezésétől a vakolattal vágott kovácsolás kivételéig – tart. 30 másodperc alatt 25 000-40 000 kN névleges teljesítményű modern mechanikus présen. Egyetlen kovácsolósor is készíthető 600-1200 összekötő rúd óránként .

Flash és anyaghasználat

A Flash általában azt jelenti a tuskó tömegének 10-20%-a hagyományos zárt szerszámos kovácsolásban. A vaku nélküli kovácsolás – egy olyan változat, ahol a szerszám teljesen zárt, és a tuskó térfogata pontosan illeszkedik az üreghez – kiküszöbölheti ezt a veszteséget, de nagyon pontos tuskó-előkészítést és nagyobb nyomóerőt igényel. Olyan alkatrészekhez használják, mint a fogaskerekek és csapágygyűrűk, ahol az anyagköltség-megtakarítás indokolja a további összetettséget.

Hengerkovácsolás és gyűrűhengerlés: speciális formázási módszerek

A két fő préskovácsolási kategórián túl számos speciális acélkovácsolási eljárást érdemes megérteni, mert ezek dominálnak bizonyos termékkategóriákban.

Roll Kovácsolás

A hengeres kovácsolás során a felmelegített tuskó két egymással ellentétes forgó henger között halad át, amelyek felületébe formázott hornyok vannak bedolgozva. Ahogy a tuskó áthalad, a hengerek csökkentik a keresztmetszetét és meghosszabbítják, így a fémet a következő kovácsolási művelethez szükséges pontos mintázatban osztják el. A hengeres kovácsolást széles körben használják előformázási lépésként a hosszúkás alkatrészek, például a hajtórudak és a laprugós nyersdarabok zárt szerszámos kovácsolása előtt. Javítja az anyageloszlást és csökkenti a szükséges zárt matrica nyomatok számát, csökkenti a szerszám kopását és a ciklusidőt.

Ring Rolling

A gyűrűs hengerléssel varrat nélküli gyűrűket állítanak elő úgy, hogy lyukat fúrnak egy korong alakú kovácsolt nyersdarabba, majd kiterjesztik azt a hajtott főhenger és az üresjárat között, miközben a lapos axiális hengerek szabályozzák a gyűrű magasságát. Az eredmény egy varrat nélküli gyűrű a kerülete mentén folyamatosan áramló szemcseszerkezettel – ez jelentős szerkezeti előny a lemezből vágott vagy hegesztéssel előállított gyűrűkkel szemben.

A hengerelt gyűrűk a kisméretű csapágygyűrűktől kezdve a súlyig terjednek 1 kg alatt a szélturbinák masszív karimáihoz és az atomreaktortartályok peremeihez, amelyek külső átmérője meghaladja a 8 méter és a súlyok felett 100 tonna . A repülőgépipar nagymértékben támaszkodik a gyűrűs hengerelt titán és acél alkatrészekre a sugárhajtóművek házaiban, vázaiban és válaszfalaiban.

Hideg és meleg kovácsolás: Acél munkavégzés vörös hő alatt

A melegkovácsolás nem az egyetlen lehetőség. Hideg kovácsolás - szobahőmérsékleten vagy annak közelében - és meleg kovácsolás - jellemzően a 650-900°C acélhoz – a felületkezelés, a méretpontosság és a mechanikai teljesítmény különböző kombinációit kínálja.

Hideg kovácsolás

Az acél hidegkovácsolása a munkaedzésen múlik: a fém plasztikus deformációjával növekszik a diszlokációs sűrűsége, és fokozatosan erősödik. A hidegkovácsolással előállított alkatrészeket lehet elérni felületi minőség: Ra 0,4–1,6 µm és a mérettűrések szűkebbek mint ±0,05 mm mindenféle megmunkálás nélkül. A csavarok, anyák, csavarok és hidegen alakított fogaskerekes nyersdarabok nagy volumenű gyártása az elsődleges alkalmazások.

A korlát a szükséges nagy erők. Az alacsony széntartalmú acél hidegkovácsolásához áramlási feszültségek szükségesek 500-800 MPa , ehhez képest 80-150 MPa ugyanazon anyaghoz melegkovácsolási hőmérsékleten. A szerszámok gyorsan elkopnak, és az acélt jellemzően izzítani és újra kell kenni (gyakran foszfát-szappan rendszerekkel) a több menetes alakítási műveletekhez a két szakasz között.

Meleg kovácsolás

A meleg kovácsolás mind a hőmérséklet, mind az eredmény tekintetében a meleg és a hideg közé esik. Közbenső hőmérsékleten az áramlási feszültség csökken a hideg megmunkáláshoz képest – csökkentve a préselési tonnaigényt –, miközben a felületminőség és a méretpontosság sokkal jobb, mint a melegkovácsolásnál, mivel kisebb a vízkőforma és kisebb a hőzsugorodás. A melegkovácsolást egyre gyakrabban használják a precíziós fogaskerekek és a CV-csukló-alkatrészek esetében az autóipari hajtásláncban, ahol a hálóhoz közeli alakpontosság és a jó felületi integritás kombinációja csökkenti a teljes gyártási költséget a melegen kovácsolt, majd gépi folyamatokhoz képest.

Kovácsoló berendezések: kalapácsok, mechanikus prések és hidraulikus prések

A kovácsolóerőt kiadó gép ugyanúgy alakítja a művelet gazdaságosságát, képességeit és teljesítményét, mint a szerszám kialakítása. Az ipari acélkovácsolás három fő géptípusa dominál:

Kovácsoló kalapácsok

A kalapácsok a kos nagy sebességgel leejtésével vagy lehajtásával energiát szolgáltatnak. A deformációs energia a mozgó kos mozgási energiája. A gravitációs kalapácsok a legegyszerűbb típusok; a motoros kalapácsok gőzt, sűrített levegőt vagy hidraulikus nyomást használnak a munkahenger felgyorsításához, és elérik az ütési energiát 5 kJ és több mint 1000 kJ között nagyméretű kettős működésű gőzkalapácsokhoz. A kalapácsok kiválóan alkalmasak összetett formák kovácsolására, mivel többszöri gyors ütéssel fokozatosan megmunkálható az anyag. A kalapácsütések nagy nyúlási sebessége rövidebb érintkezési időt és kisebb hőterhelést is jelent.

Mechanikus kovácsoló prések

A mechanikus prések egy lendkerék által hajtott excenteres hajtókart használnak, hogy a forgási energiát fordulatonként egyetlen nyomólöketté alakítsák. A kapacitások a 5 000 kN és 125 000 kN között . Rögzített löketük és kiszámítható munkahenger-helyzetük ideálissá teszi őket többlenyomatú zárt szerszámmal végzett munkákhoz, szűk méret-ismételhetőség mellett. A 63 000 kN-os mechanikus présgép – amely a nehéz autóipari kovácsolt anyagoknál gyakori méret – jellemzően kb. 40-80 ütés percenként , ami nagyon magas termelési arányt tesz lehetővé.

Hidraulikus kovácsoló prések

A hidraulikus prések a hengerre ható nagynyomású folyadékon keresztül hoznak létre erőt. Ellentétben a mechanikus présekkel, teljes űrtartalommal bírják az egész löket során, és összetett nyomósebesség- és erőprofilokkal programozhatók. Emiatt elengedhetetlenek az űrrepülési szuperötvözetek izoterm kovácsolásához, ahol az adiabatikus felmelegedés és repedés elkerülése érdekében lassú alakváltozási sebességre van szükség, valamint nagyon nagy nyitott szerszámmal végzett műveletekhez. A világ legnagyobb kovácsológépei – beleértve a 750 MN sajtó a VSMPO-AVISMÁ-nál Oroszországban - hidraulikus.

Mi történik a szemcseszerkezettel az acélkovácsolás során

A kovácsolt termékek mechanikai fölénye az öntvényekkel szemben közvetlenül abból fakad, hogy a kovácsolás milyen hatással van az acél belső mikroszerkezetére. Ennek megértése megmagyarázza, hogy miért van szükség a kovácsolt anyagokra a kritikus alkalmazásokhoz, még akkor is, ha azok lényegesen drágábbak.

Az öntött acél durva, dendrites szemcseszerkezetet tartalmaz, a szemcsehatárok és a belső zsugorodási üregek vagy porozitás között kémiai szegregációval. Ha ezt az anyagot kovácsolják, több dolog történik egyszerre:

• Gabona finomítás: A nagy öntött szemcsék képlékeny alakváltozással feltörnek, majd a melegmegmunkálás során és után kisebb, egyenletesebb egyenirányú szemcsékké kristályosodnak át. A kisebb szemcsék jobb szívósságot és kifáradási szilárdságot jelentenek.
• Érvénytelen lezárás: A belső porozitást és a mikrozsugorodást a kovácsolás nyomófeszültsége tömöríti és lezárja, különösen a nagy redukciós arányú, többmenetes, nyitott szerszámmal végzett műveleteknél.
• Szálak áramlása: A nem fémes zárványok és keményfém húrok megnyúltak, és a fémáramlás irányához igazodnak, így szemcseáramlási mintázatot hoznak létre. A kovácsolószerszám helyes kialakítása esetén ez a száláramlás követi az alkatrész kontúrját, és a szemcseáramlási vonalak párhuzamosan futnak a feszültségi tengellyel üzem közben – jelentősen javítva a fáradásállóságot egy megmunkált nyersdarabhoz képest, ahol az áramlási vonalak át vannak vágva.
• Homogenizálás: Az ismételt melegítés és deformáció egyenletesebben osztja el az ötvözőelemeket, csökkentve az öntvényszerkezeteket gyengítő összetételi gradienseket.

Egy jól kovácsolt acél alkatrész is kiállíthat akár 40%-kal nagyobb kifáradási szilárdság, 20%-kal nagyobb szakítószilárdság és jelentősen jobb ütésállóság azonos névleges összetételű öntött alkatrészhez képest. Az olyan alkalmazásokban, mint a repülőgép futóművei vagy az autóipari főtengelyek – ahol a ciklikus terhelés és az alkalmi lökésszerű terhelések a tervezési tényezők – ezek nem jelentenek elenyésző előnyöket.

Kovácsolás utáni hőkezelés: A kohászati ciklus befejezése

A legtöbb ötvözött acél kovácsolásnál a kovácsolás önmagában nem biztosítja a szükséges végső mechanikai tulajdonságokat. A kovácsolás utáni hőkezelés az a lépés, amely rögzíti a szilárdság, keménység és szívósság célkombinációját.

Normalizálás

Fűtés a 850-950°C a léghűtés pedig finomítja a szemcseszerkezetet és homogenizálja a mikrostruktúrát a kovácsolás után. A normalizálást gyakran a szén- és gyengén ötvözött acélkovácsolások alapkezeléseként határozzák meg a végső megmunkálás előtt, és néha ez az egyetlen hőkezelés, amely alacsonyabb teljesítményű alkalmazásokhoz szükséges.

Quench and Temper (Q&T)

Nagy teljesítményű ötvözött acél kovácsolásokhoz, ausztenitizáláshoz (általában 830-900°C ), vízben, olajban vagy polimerben történő kioltás, majd temperálás at 450-680 °C ez a standard út a nagy szilárdság és a megfelelő szívósság eléréséhez. Egy AISI 4340 acélkovácsolás Q&T állapotban képes elérni a szakítószilárdságot 1000–1800 MPa temperálási hőmérséklettől függően, így alkalmas repülőgép szerkezeti alkatrészeihez és nagy teherbírású hajtáslánc-alkatrészeihez.

Lágyítás és stresszoldás

A komplex geometriájú, nagyméretű kovácsolt termékek a kovácsolás utáni egyenetlen lehűlésből származó jelentős maradékfeszültségeket képesek megtartani. A stresszoldó lágyítás at 550-650 °C — az átalakítási hőmérséklet alatt — csökkenti a maradék feszültséget anélkül, hogy lényegesen változtatna a keménységen, megelőzve a torzulást a végső megmunkálás során. Ez a lépés a nagy szeleptestek, szerszámblokkok és nyomástartó edényelemek szokásos gyakorlata.

Minőségellenőrzés és tesztelés az acélkovácsolásban

A kritikus alkalmazásokra szánt acélkovácsolt anyagok szigorú ellenőrzésen esnek át, amely kiterjed mind a felületi, mind a belső minőségre. A szükséges speciális tesztek az ipari szabványtól – ASTM, EN, JIS vagy ügyfélspecifikus specifikációktól – függenek, de a következőket széles körben alkalmazzák:

• Ultrahangos tesztelés (UT): A nagyfrekvenciás hanghullámok észlelik a belső hibákat – repedéseket, üregeket, zárványokat –, amelyek láthatatlanok a felületen. Gyakorlatilag minden repülőgép-, nukleáris és nyomástartó berendezések kovácsolásához szükséges; az elfogadási kritériumokat zónák határozzák meg (pl. nincs jelzés, amely meghaladja a 2 mm-es lapos fenekű furategyenértéket a furatzónában).
• Mágneses részecskék vizsgálata (MPI): Felszíni és felületközeli repedéseket észlel ferromágneses acélokban az alkatrész mágnesezésével és vasrészecske-szuszpenzió alkalmazásával. Alapfelszereltség az autóipari biztonság szempontjából kritikus kovácsolásokhoz, mint például a kormánycsuklók és a kerékagyak.
• Keménységvizsgálat: A megmunkált felületeken mért Brinell- vagy Rockwell-keménység megerősíti, hogy a hőkezelés elérte a céltulajdonság-tartományt.
• Szakító- és ütővizsgálat: A külön kovácsolt tesztszelvényeken – vagy az alkatrészre kovácsolt meghosszabbításokon – végzett roncsolásos tesztek igazolják a folyáshatárt, a végső szakítószilárdságot, a nyúlást és a Charpy V-bevágás ütési energiáját meghatározott hőmérsékleteken.
• Méretvizsgálat: CMM (koordináta mérőgép) minden kritikus méret ellenőrzése a műszaki rajz alapján, a mérési adatok teljes nyomon követhetőségével.

A makromaratási teszt – a kovácsoltság keresztmetszetének híg savoldattal történő kivágása, polírozása és maratása – feltárja a szemcseáramlási vonalakat, megerősíti, hogy követik a tervezett mintát, és feltár minden olyan belső elválasztást, csöveket vagy varratokat, amelyeket az UT esetleg kihagy. Ezt a tesztet általában az új szerszámkialakítások első cikk szerinti minősítésére írják elő.

Az acélkovácsolások gyakori hibái és okai

Még a jól ellenőrzött kovácsolási műveletek is hibás alkatrészeket eredményeznek. Az egyes hibatípusok kiváltó okának felismerése elengedhetetlen a folyamat korrigálásához, mielőtt nagy mennyiségű selejt halmozódna fel.

Ahol kovácsolt acél alkatrészeket használnak: Ipari alkalmazások

Acélkovácsolt termékek gyakorlatilag minden iparágban megtalálhatók, ahol az alkatrészeknek nagy igénybevételnek, ismételt terhelésnek vagy magas hőmérsékletnek kell ellenállniuk. A következő ágazatok adják a globális kovácsolás nagy részét:

Autóipar

Az autóipar nagyjából fogyaszt A világszerte gyártott összes kovácsolt termék 60%-a . Egy tipikus személygépkocsi több mint 250 kovácsolt alkatrészt tartalmaz: főtengelyek, hajtókarok, vezérműtengelyek, hajtóművek, kormánycsuklók, kerékagyak, féknyergek, felfüggesztés karok és CV-csuklóházak. Az elektromos járművekre való átállás megváltoztatja a keveréket – kevesebb főtengely és dugattyú –, de nő az igény a nagy akkumulátorház szerkezeti elemek és az elektromos motor tengelyei iránt.

Repülés és védelem

A repülőgépipari kovácsolt termékekre minden iparágban a legszigorúbb anyag- és eljárástanúsítási követelmények vonatkoznak. A repülőgépváz szerkezeti elemei – szárnyak, törzsvázak, futómű-rudak – és motorelemek – kompresszortárcsák, turbinatárcsák, tengelyek – szinte kizárólag kovácsolt. Egyetlen széles törzsű kereskedelmi repülőgép tartalmaz több mint 1500 kovácsolt alkatrész , sok közülük inkább nagy alumínium vagy titán darab, mint acél, de a futóművekben és működtetőrendszerekben a nagy szilárdságú acélkovácsolás dominál.

Olaj-, gáz- és áramtermelés

A nyomástartó edénykarimák, szeleptestek, csővezeték-szerelvények, kútfej alkatrészek és turbina rotorok kritikus kovácsolási alkalmazások az energiaszektorban. Ezek az alkatrészek nagy nyomáson, magas hőmérsékleten és gyakran korrozív környezetben működnek, ahol az öntvény porozitása elfogadhatatlan kockázatot jelentene. A gőzerőművekhez való nagy turbinás rotoros kovácsolások mérhetnek több mint 200 tonna a végső megmunkálás után, és több hónapos kovácsolást, hőkezelést és tesztelést igényel a szállítás előtt.

Építőipari és bányászati berendezések

A nehéz építőipari és bányászati berendezések lánctalpas láncszemei, lánckerekei, kanálfogai, kőzetfúrószárai és szerkezeti csapjai a kovácsolt acélra támaszkodnak ütés- és kopásállósága miatt. Az ezeknél az alkatrészeknél tapasztalható rendkívül nagy dinamikus terhelések – egy nagy kotrókanál foga műszakonként több tízezer ütési ciklust képes elnyelni – a kovácsolt anyagok kiváló szívósságát elengedhetetlenné teszik az elfogadható élettartamhoz.

Az acélkovácsolás technológia modern fejlesztései

Az acélkovácsolás alapvető fizikája nem változott – a fém még mindig nyomás alatt folyik hevítés közben –, de az eljárást körülvevő technológia jelentősen fejlődött az elmúlt két évtizedben.

Végeselem-elemzés (FEA) szimuláció A kovácsolási folyamat során – olyan szoftverek használatával, mint a Deform, FORGE vagy Simufact – lehetővé teszi a mérnökök számára, hogy megjósolják a fémáramlást, a nyúláseloszlást, a szerszámfeszültséget és a lehetséges hibák helyét, mielőtt egyetlen szerszámot kivágnának. Ez drámaian csökkentette az összetett, új alkatrészekhez szükséges szerszámpróbák iterációinak számát, csökkentve a szerszámfejlesztési időt és költséget. 30-50% sok esetben.

Szervovezérlésű hidraulikus és szervo-mechanikus prések lehetővé teszi a programozható nyomósebesség-profilokat, lehetővé téve olyan anyagok meleg és izoterm kovácsolását, amelyekhez korábban külön felszerelésre volt szükség, vagy amelyek egyáltalán nem voltak megvalósíthatók a kovácsolás során. A nyomószár a kritikus szakaszokban lelassítható a hőtermelés és a fémáramlás szabályozása érdekében, vagy felgyorsítható a ciklusidő optimalizálása érdekében kevésbé érzékeny műveleteknél.

Automatizált kovácsoló cellák Az indukciós fűtőberendezések, a robottégla-kezelés, a többtengelyes présátviteli rendszerek és az in-line látásellenőrzés kombinálása lehetővé tette a nagy volumenű zárt-sajtolású kovácsolósorok minimális közvetlen ráfordítással történő üzemeltetését. Egy modern autóipari kovácsolósornak lehet egy kezelő négy-hat prést felügyel , a sor végén lézerszkennerrel és gépi látórendszerrel kezelt minőségellenőrzéssel.

Precíziós, hálóhoz közeli kovácsolás — a végsõ geometriához olyan közeli alkatrészek gyártása, hogy a megmunkálás csak a funkcionális felületeken enyhe megmunkálásra csökken — egyre gyakoribb az autóipari fogaskerekek és csapágyalkatrészek esetében. Ez a megközelítés csökkenti a megmunkálási időt, javítja az anyagfelhasználást, és megőrzi a jótékony szemcseáramlást, amelyet a megmunkálás egyébként tönkretenne az alkatrész felületén.
